x86定向业务上机流程-专线版

适用专线D、专线S业务上机配置步骤

一、【安装iso系统】

1）安装系统前准备

  1. 电脑*1，用于操作打开8080管理页面激活 设备、导入拨号配置等；下文均称此为”管理电脑“
  2. 电脑/服务器*1，用于安装iso系统并挂机使用的；下文均称此为”设备“
  3. 16G的U盘*1，用于制作u启动
  4. ≥240G的硬盘，用于做为设备的系统盘
  5. 购买x86激活码，前往购买页面>>>

2）安装步骤

1. 下载镜像

【其他定向类型安装28版本】镜像下载：http://dl.onethingpcs.com/download/x86/images/x86_dvd-1.1.28.iso
md5sum: ec0280abe3601b39a0c1613833525724
【T5业务需安装1.2.27.2版本】镜像下载：http://dl.onethingpcs.com/download/x86/images/x86_dvd-1.1.27.2.iso
md5sum: 1ebb4d9c937c19fe75a87edcffc94dd1
下载完成后，请使用md5校验工具，与官方的md5值进行对比，确认下载的文件是否完整。
目前ISO方式只支持Legacy（MBR）方式，EFI方式暂不支持。如果PC同时支持Legacy和EFI，请将启动模式调整为Legacy模式或者Legacy兼容模式。

2. 制作启动U盘

将ISO镜像制作成U盘启动盘。
Windows下推荐使用Rufus（官网http://rufus.ie/ ），Linux或者Mac下可直接使用dd命令，下面以Windows系统为例说明。
  1. 下载并运行Rufus工具点击下载>>>，将U盘插入到PC
  2.   设备一栏，选择刚插入的U盘
  3.   引导类型选择一栏，点击“选择”，找到下载的iso镜像文件。分区类型一栏确保选中的是MBR（默认为MBR）
  4.   点击“开始”按钮
选择“以ISO镜像模式写入（推荐）”即可，点击“OK”。（由于ISO镜像是Hybird模式的，Rufus会弹出以下对话框）。
请务必确保U盘的数据已备份或者无用，才点击“确定”，数据一经删除无法恢复。
开始自动制作启动U盘，请耐心等待几分钟。
制作完成后，状态进度条满，显示“准备就绪”，点击“关闭”，安全弹出U盘。这样ISO的启动U盘就制作好了。

3. 安装流程

进入BIOS设置。设备开机时按F2进入BIOS。注意，不同电脑型号进入BIOS的方式各有差异，一般开机屏幕上会有提示，常见的按键如F2，F12，ESC，Enter，Delete等，如果不清楚，可百度搜索自己型号的电脑如何进入BIOS。

4. 调整BIOS启动项

进入BIOS的Boot启动项设置，选择“Removable Devices（从移动设备中启动）”，设备即从刚刚制作的镜像启动，进入安装界面；

5. 校验镜像

设备从ISO镜像启动后，自动进入如下界面。使用方向键（上下键）选择第一项或者第二项（默认为第二项），第二项会先校验ISO镜像是否完好，只有镜像完好才会继续安装。
选择后即进入如下安装界面：

6. 选择系统盘

1）如果设备挂载了多块硬盘，在安装时需要手动选择一个硬盘用于安装系统，输入磁盘编号即可；单硬盘时无需选择。
注：系统盘需≥50GB（具体大小以定向业务要求为准）。数据盘大小无限制。安装系统后，系统盘中剩余的空间可用于缓存数据。
2）需要手动确认是否删除系统盘内的数据（输入Y或者y即表示同意删除系统盘里面的数据），数据一旦删除将无法恢复。
3）选择系统盘是否用作缓存数据，输入Y即表示使用系统盘缓存数据，输入N（若超过30秒未选择，则默认输入“N”）则表示不使用系统盘缓存数据。
注意：定向业务须选择系统盘不缓存数据，即输入“N”，否则将导致检测不通过。

7. 格式化数据盘

如果设备上挂了多盘磁盘，除系统盘外，其他磁盘可用作数据盘。
数据盘只有在格式化后才能使用，输入“Y”即表示同意格式化所有数据盘，数据盘一旦格式化将无法恢复其中的数据。默认不对数据盘做任何修改（即不格式化）。此步骤后期可在“设备激活”页进行操作。

8 选择网络模式

列出当前设备上能识别到所有物理网卡配置信息，默认所有网卡使用DHCP模式获取IP地址（此时需保证一条管理口网线连接）

9. 开始安装

网络模式设置完毕后，开始安装系统到磁盘，安装时间与硬件配置相关，可能需要几分钟到半个小时，请耐心等待，期间不要关闭电源。
安装完毕，会自动重启设备（此时需要拔掉U盘），若未拔掉U盘，则会重复出现下图引导安装的界面。
出现如下界面，说明系统安装成功。

3） 激活并绑定设备

1.小黑屏激活

小黑屏界面回车---输入5(激活设备)---输入激活码激活（注意是输入X86开头的激活码，且激活码勿随意发给他人）
更多激活方式可查看详情>>>

2.下载网心云app绑定设备

【网心云app-右上角“+”--添加设备】输入激活码，即可添加设备。

3. 打开x86控制台---8080本地页面

  • 选择并打开x86控制台

二、【配置网络】

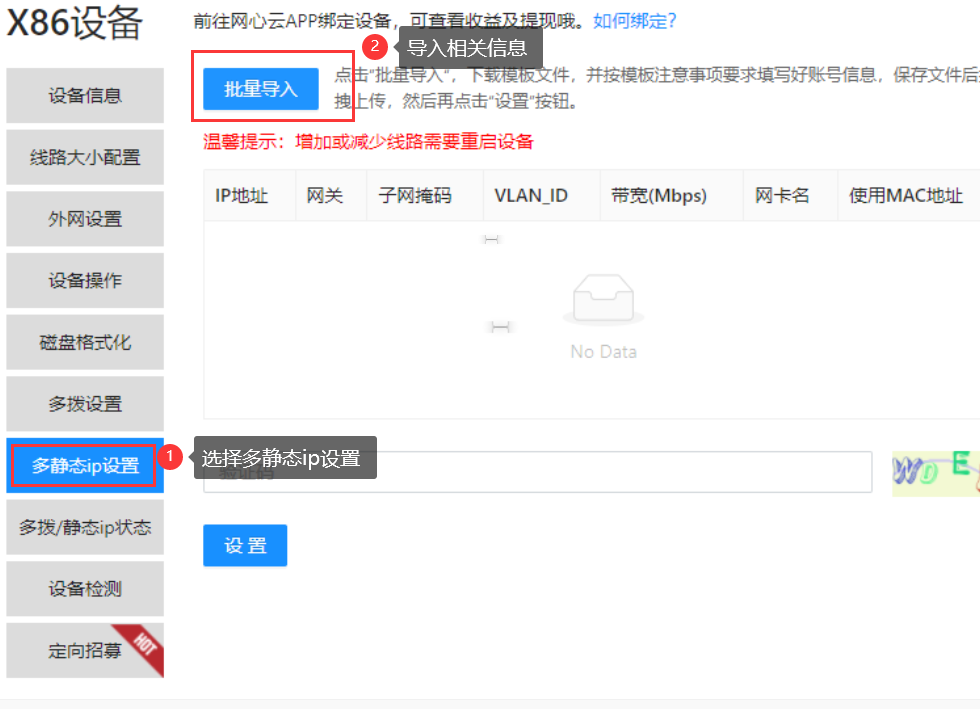

1）导入静态ip信息

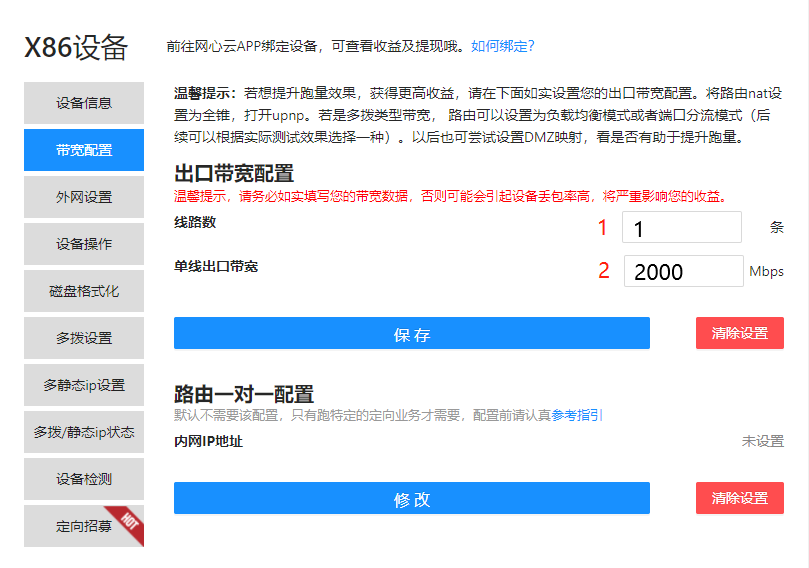

2）设置带宽信息

选择"带宽配置"（务必如实填写）：
“1” 处填入带宽线路数1条带宽（专线业务需单线直连，不支持多线）；
“2” 处填入带宽单线出口（注明单线2G、单线5G、单线10G等大小），点"保存"；

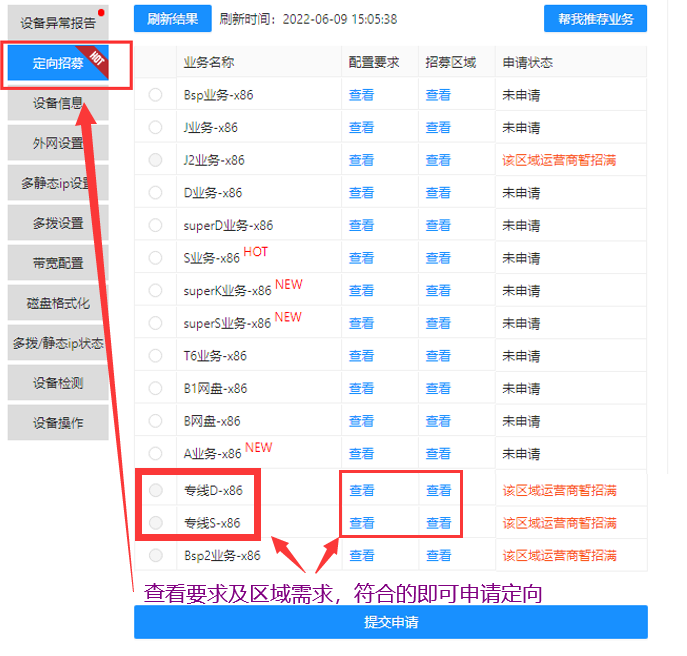

三、【申请定向业务】

2023-03-03
