「OES」设备管理本地页面使用教程

网心云新产品「OES」具有设备管理本地页面,可通过此页面查看设备异常、设备信息、网络配置、网络状态和带宽配置。本教程介绍了此页面的进入方式和使用方法。

本教程仅适用于进入OES设备管理本地页面进入和使用,更多产品介绍请查看OES 产品介绍 (新)
安装好OES设备后启动设备,然后按照以下步骤进入OES设备管理本地页面。

一、设备管理本地页面进入教程

1.同一局域网下进入本地页面
  • windows系统配置步骤
(请确保OES设备和电脑处于同一网络下,电脑端有线接入或无线接入均可)
步骤一:依次进入【控制面板】→【网络和Internet】→【网络连接】,右键具体的连接,如WLAN或者以太网,进入WLAN状态页面,点击选择【属性】;
步骤二:进入【WLAN属性】页面,选择【Internet协议版本4(TCP/IPV4)】,然后点击选择【属性】;
步骤三:选择【使用下面的IP地址】选项,输入当前网络的静态IP地址、子网掩码和默认网关;然后点击【高级】进入【高级TCP/IP设置】页面;
步骤四:在IP设置→IP地址设置,点击【添加】;IP地址栏配置10.9.8.网段,如10.9.8.10;
步骤五:打开浏览器,地址栏输入10.9.8.7:8080按回车访问OES本地配置页面。
  • MAC系统配置步骤
步骤一:依次进入【系统偏好设置】→【网络】进入IP配置页面,选择当前所用【以太网】或新建网络接口均可;
步骤二:配置IPv4为手动,IP地址栏配置10.9.8.网段,如10.9.8.10;子网掩码配置为255.255.255.0;然后点击【应用】;
步骤三:打开浏览器,地址栏输入10.9.8.7:8080按回车访问OES本地配置页面。
2.直联进入本地页面
步骤一:依次进入【控制面板】→【网络和Internet】→【网络连接】,右键具体的连接,如WLAN或者以太网,进入WLAN状态页面,点击选择【属性】;
步骤二:进入【WLAN属性】页面,选择【Internet协议版本4(TCP/IPV4)】,然后点击选择【属性】;
步骤三:选择【使用下面的IP地址】选项,配置IP地址为10.9.8.网段,如10.9.8.10,子网掩码为255.255.255.0,默认网关可不填;然后点击【确定】;
步骤四:打开浏览器,地址栏输入10.9.8.7:8080按回车访问OES本地配置页面。

二、设备管理本地页面使用教程

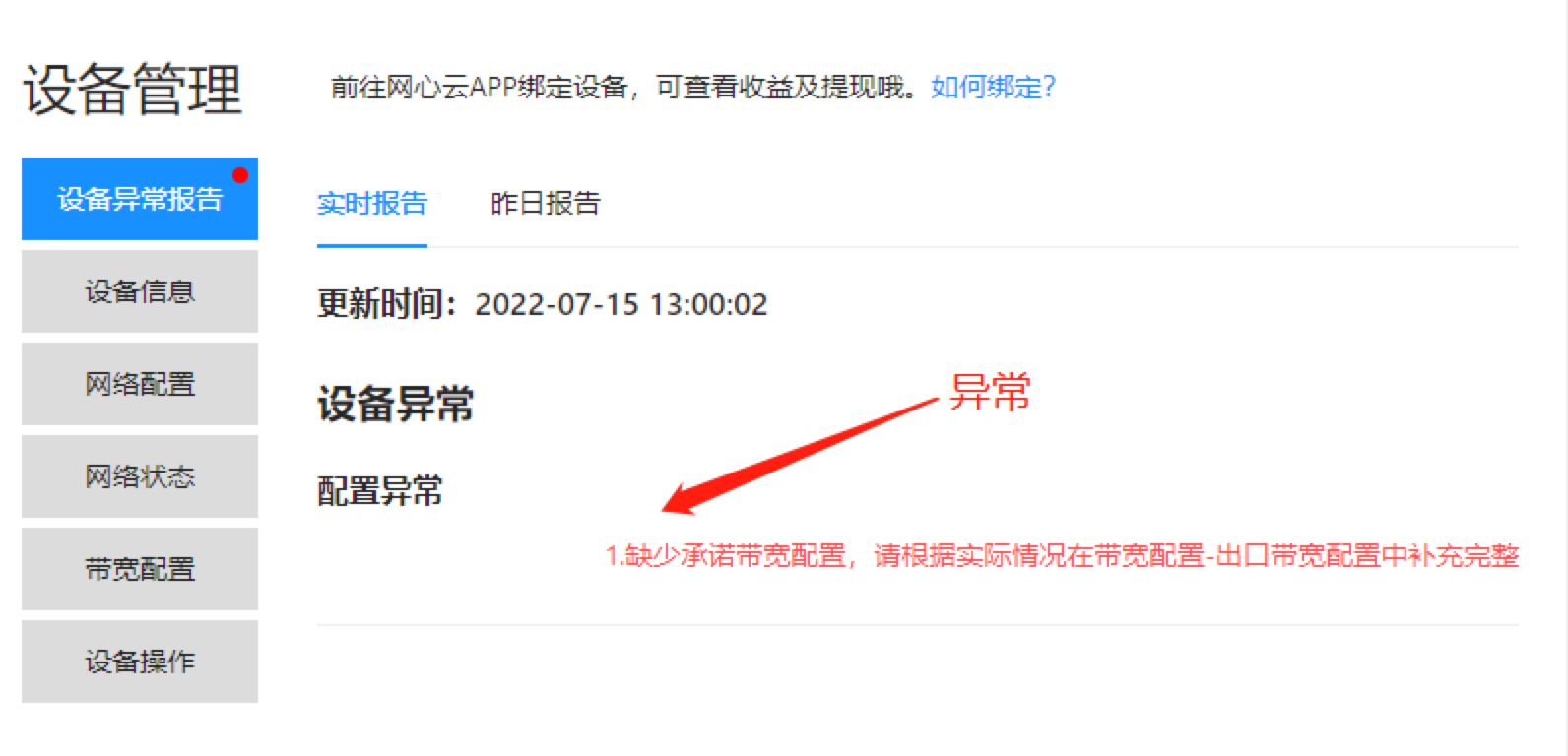

1.设备异常报告
此页面会提示您的设备存在哪些异常,若有异常请及时处理。

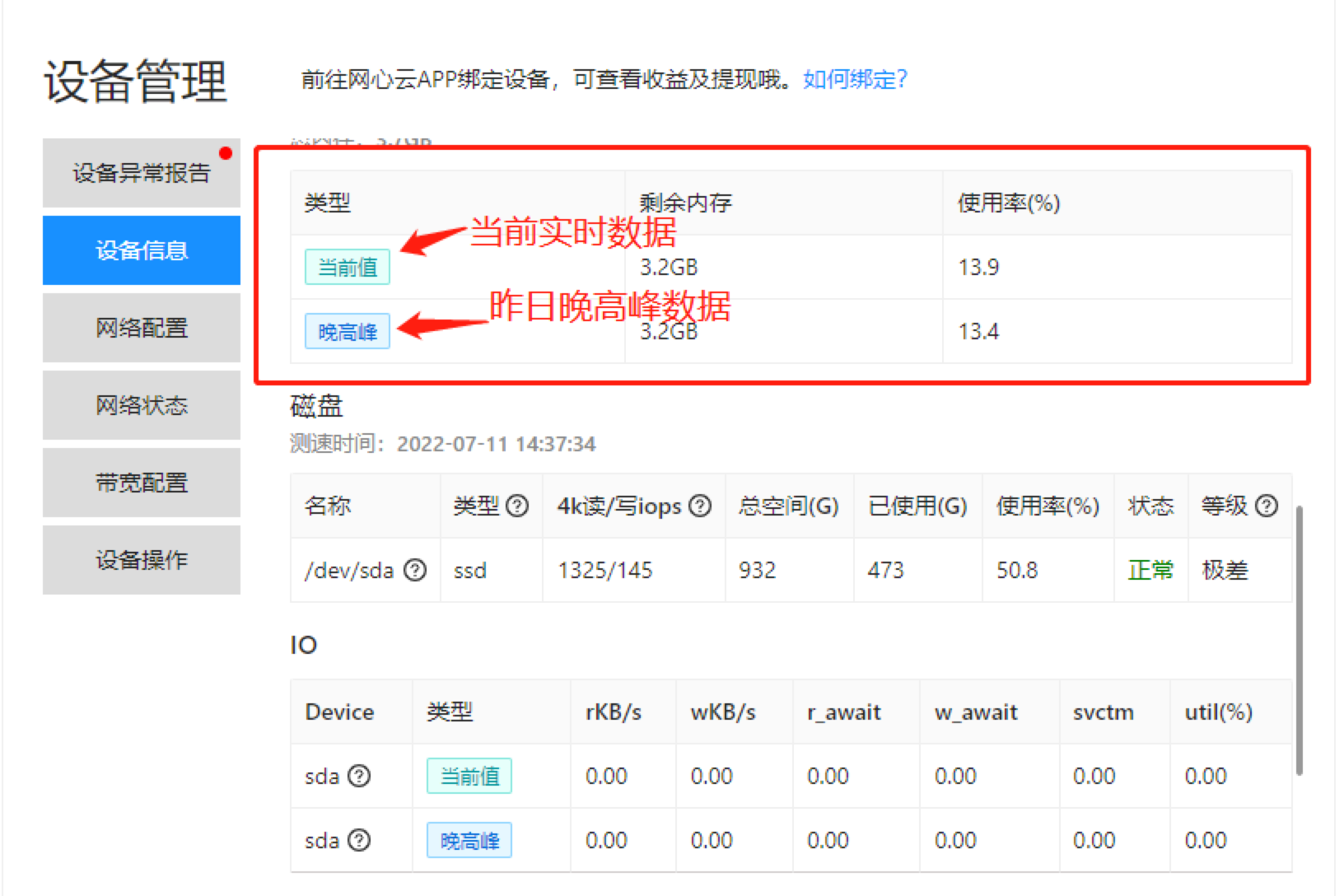

2.设备信息
此页面会展示您的设备实时或者昨日晚高峰的运行指标(cpu、内存、磁盘)。
3.网络配置
此页面可以设置静态ip或拨号(多拨),如果已经通过爱快等路由进行汇聚,可以直接使用默认的DHCP进行联网。
  • PPoE拨号
适用场景:不需要外接路由器,您只需要设置线路账号密码等信息则可由网心云设备自助拨号。
网络拓扑图:
拨号步骤:
第一步:点击【PPPoE】;
第二步:点击【下载模板】,会有一个excel表格,将账号、密码、vlan id等信息填入;
第三步:点击【导入表格】,将填好的excel表格导入;
第四步:点击【设置】。
若导入表格后发现内容有误,点击【撤销修改】则可以撤销本次修改,重新再次导入(已经点击【设置】则不可以撤销)。
若勾选【是否追加】,则此次的导入会追加到上一次导入的数据后面,否则则覆盖上一次导入的数据。
若后面想追加单条线路,则可点击【添加】,将账号密码等信息填入即可。
  • 静态IP
适用场景:线路有静态ip,不需要拨号。您只需要设置线路网关、vlan id等信息即可。
网络拓扑图:
拨号步骤:
第一步:点击【静态IP】;
第二步:点击【下载模板】,会有一个excel表格,将网关ip、vlan id等信息填入;
第三步:点击【导入表格】,将填好的excel表格导入;
第四步:点击【设置】。
若导入表格后发现内容有误,点击"撤销修改"则可以撤销本次修改,重新再次导入(已经点击【设置】则不可以撤销)。
若勾选【是否追加】,则此次的导入会追加到上一次导入的数据后面,否则则覆盖上一次导入的数据。
若后面想追加单条线路,则可点击【添加】,将网关ip、vlan id等信息填入即可
  • DHCP
适用场景:需要外置拨号设备拨号,由网心云设备动态从拨号设备获取ip地址。
网络拓扑图:
操作步骤:
第一步:点击【DHCP】;
第二步:点击【下载模板】,会有一个excel表格,将vlan id等信息填入;
第三步:点击【导入表格】,将填好的excel表格导入;
第四步:点击【设置】。
若导入表格后发现内容有误,点击"撤销修改"则可以撤销本次修改,重新再次导入(已经点击【设置】则不可以撤销)。
若勾选【是否追加】,则此次的导入会追加到上一次导入的数据后面,否则则覆盖上一次导入的数据。
若后面想追加单条线路,则可点击"添加",将vlan id等信息填入即可。

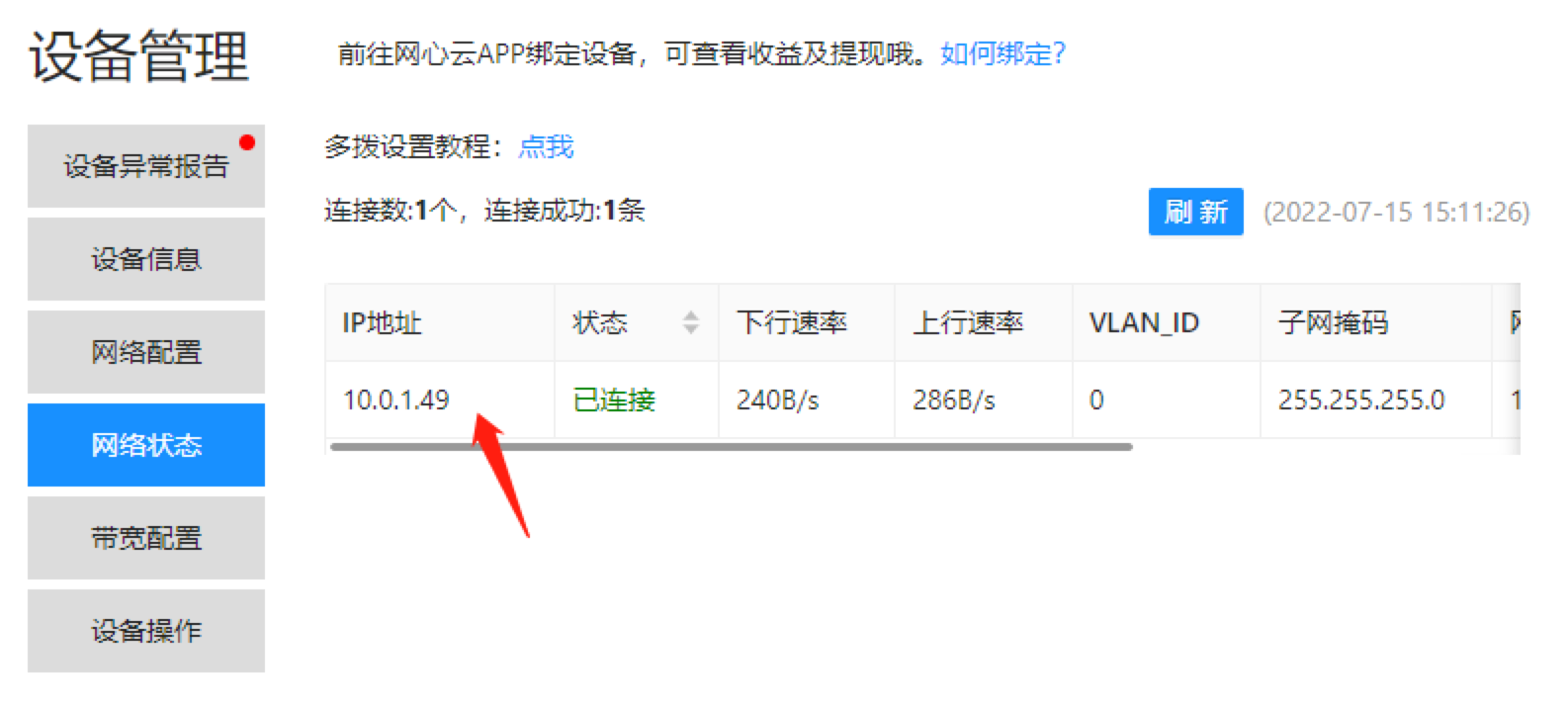

4.网络状态
可以看到每条线路当前的上下行速率。

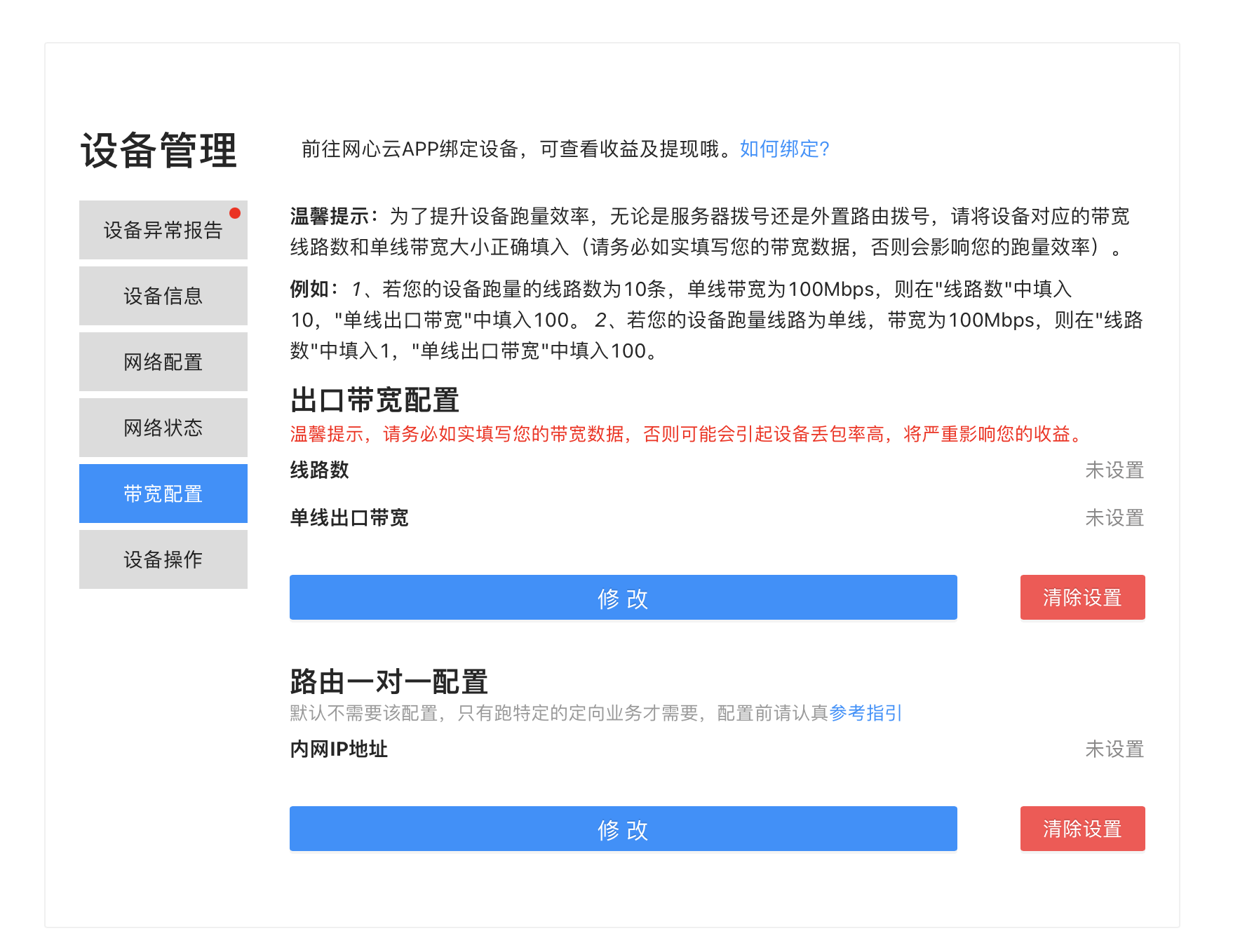

5.带宽配置
可以通过此页面可配置出口带宽和路由。

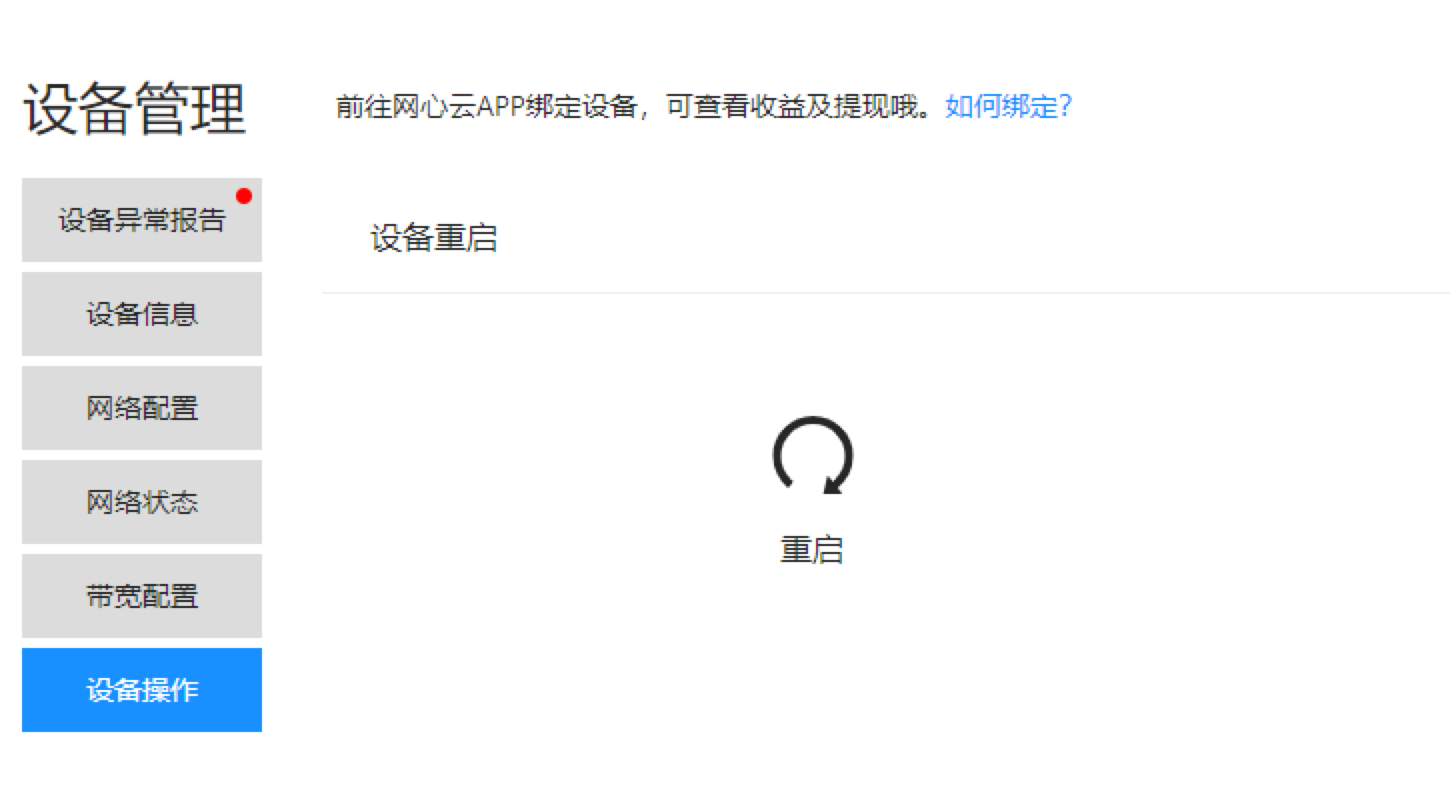

6.设备操作
可以通过这里安全重启您的设备。
7.侧边栏小标签功能
二维码:点击展开设备二维码,可用网心云app扫码绑定;
OES社群:点击后打开OES企业微信,可以扫码添加;
在线客服:点击打开在线客服。
