软路由拨号设置宽带方案（一对一）

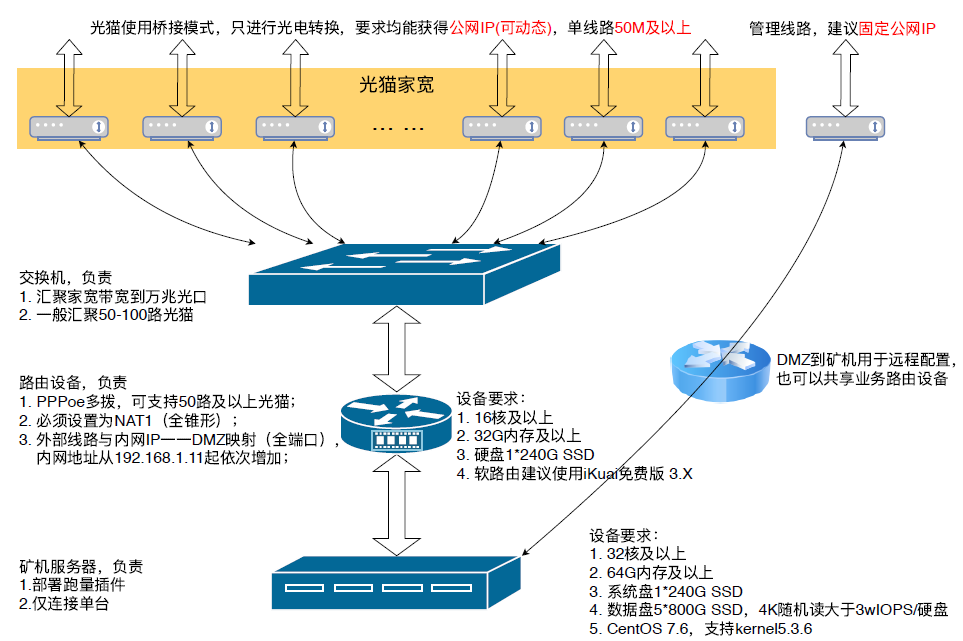

一）网络拓扑图
二）软路由配置
下面以爱快软路由为例，其他软路由则进行类似配置即可1）若不是多线，只是单调线路，则只需要把线路dmz到设备的内外ip 即可
2）若是多线，则按照如下步骤配置路由：
- 拨号配置
- 配置nat类型为nat1
- 配置DMZ映射，IP 地址从192.168.1.11依次递增（也可以指定其他的起始ip），如：
adsl01拨号线路 ---- 映射到 192.168.1.11
dsl02拨号线路 ---- 映射到 192.168.1.12
aadsl03拨号线路 ---- 映射到 192.168.1.13
adsl...拨号线路 ---- 映射到 192.168.1....
3）配置基于源地址的端口分流，每个内网IP走不同的线路访问外网, 与DMZ配置对应，如：
源内网IP192.168.1.11 --- adsl01拨号线路，源内网IP192.168.1.12 --- adsl02拨号线路，源内网IP192.168.1.13 --- adsl03拨号线路，源内网IP192.168.1.... --- adsl....拨号线路
注意：软路由拨号不要限制80端口访问、DMZ要开放全部端口范围。请参考以下图例完成以上配置：
① 拨号配置：
②设置基于源ip的多线负载：
③ 设置上网模式为NAT1
④配置基于源地址的一对一端口分流
服务器IP 地址从192.168.1.11(也可指定其他起始ip)依次递增，创建的时候负载模式选择“源ip”， 如下图示。
⑤ 配置一对一DMZ映射
服务器IP 地址从192.168.1.11(也可指定其他起始ip)依次递增，如下图示：
⑥ 开启SNMP服务端
三）配置服务器（导入线路信息）
步骤A：登录设备控制台页面https://consolepro.onethingcloud.com
步骤B：进入“设备详情-网络相关-网络配置”，填写承诺带宽信息
步骤C：“进入网络配置”
编辑单条添加或批量导入（选择多线模式（静态ip））下载模板文件，并按模板要求填写好信息； 填写注意事项：
账号/密码、静态ip/子网/网关、VLAN端口、网卡名为必填，带宽、多拨次数（常见）、拨号MAC地址为选填；- 如果没有VLAN端口，则VLAN端口填0；
此处VLAN为交换机端口规划所属的VLAN，与对应光猫的vlan无关； - 单台设备线路数建议控制在60条内（最高不超100条），线路过多易导致负载或线路无法跑量问题，请合理分配；
- 拨号MAC地址留空即可，若特定要求的拨号环境才填写，格式为00:11:22:33:44:55；
- 网卡名可通过小黑屏回车-输入1选列出网卡信息查询（通常名称为eth0、eth1等），并且配合网口拔插状态找到正确的网卡名与拨号账号匹配关系；
【填写示例】
步骤D：返回【网络状态】页面即可查看线路拨通情况，
配置生效到展示预计需要5～10分钟时间，需耐心等待。
