上网原理及NAT类型优化

2021-02-02 9745

网心云设备NAT类型优化指南。

本文根据网络设备的上网原理,提供更有利于网心云设备跑量的组网优化思路、设备拨号及路由器配置方法。为网心云用户优化组网,提升NAT类型做参考。

1.网心云设备上网原理:

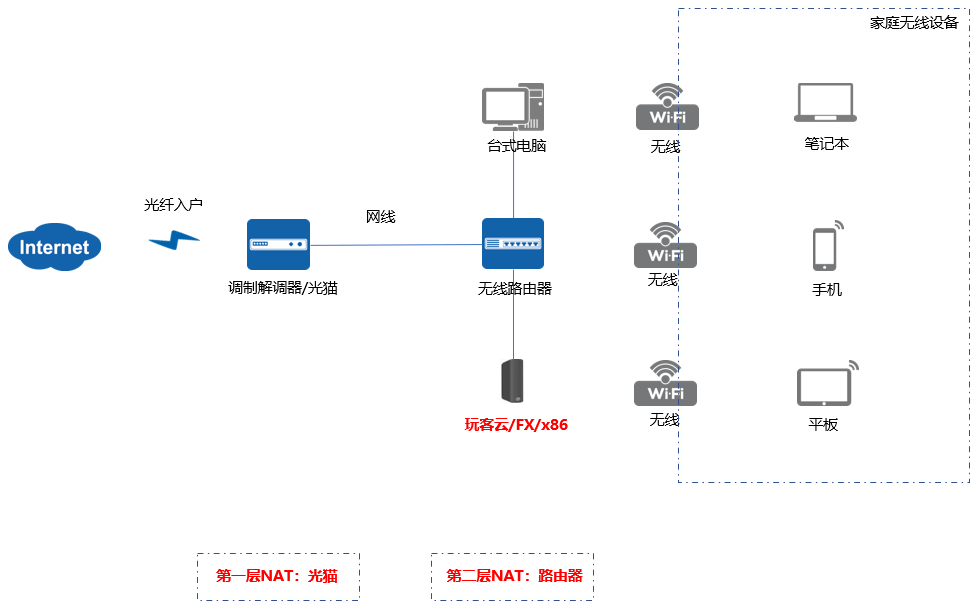

常见宽带上网方式如下:

2.网络指标优化思路

1)设备组网层级

尽量保证设备到公网的NAT层数最少,以下三种类型①>②>③
  • ①设备直接获取到公网IP最优(PPPoE拨号或者DHCP或者手动配置,查看拨号指南>>>);
  • ②设备在一层NAT设备下次优(光猫或路由器);
  • ③设备在二层NAT设备下最差(光猫和路由器)做了两次NAT,需要调整光猫和路由器之间为桥接减少一层NAT。
  • ④运营商光猫平时使用了路由模式,可以改为桥接模式,这样设备就可以直接PPPoE拨号了。

2)NAT类型与跑量关系

卓越公网型>映射公网型>全锥型>IP限制型>端口限制型>对称型
  • ①卓越公网型:设备直接获取到公网IP最优(拨号或者DHCP或者手动配置);
  • ②映射公网型:设备上层光猫或者路由器拿到公网IP,并且通过UPNP或者DMZ将设备端口映射到公网IP上次优;
  • ③全锥型:设备直接获取到运营商私网IP,NAT检测为完全圆锥型,依然对业务较为友善,利于跑量;
  • ④IP限制型:设备上层光猫或者路由器拿到运营商私网IP,本身光猫或者路由器NAT类型不为全对称,并且可以通过UPNP或者DMZ将设备端口映射到运营商私网IP上,业务可正常跑量;
  • ⑤其余NAT类型,不利于业务跑量,需要进一步调整网络结构。

3)不同场景下的优化思路

家用路由器:多数NAT类型是硬件决定,无法更改,但UPNP和DMZ均可以配置;
软路由器:如爱快、高恪等,NAT/UPNP/DMZ均可以配置的,可根据自己使用的路由器类型合理优化设备网络。 需将设备上网模式调试为NAT1,即完全圆锥类型; 设备与拨号拿到运营商IP能做DMZ对应映射最优,通过开启UPNP做端口映射次之。不开启DMZ和UPNP不利于业务跑量。
光猫路由器缺点优化思路

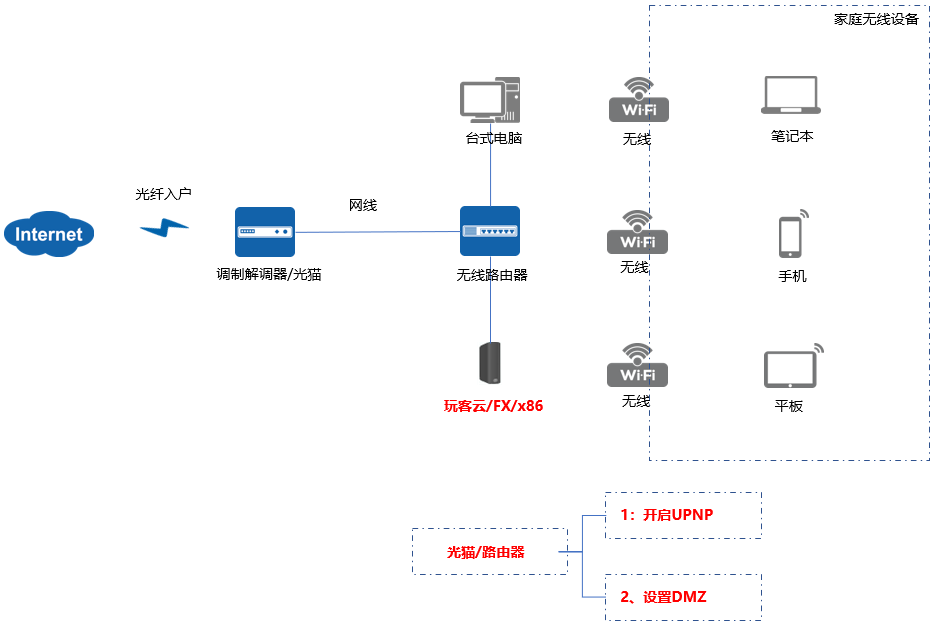

拨号有线/无线WiFi光猫/路由器两层NAT  初阶:路由器开启UPNP/设置DMZ

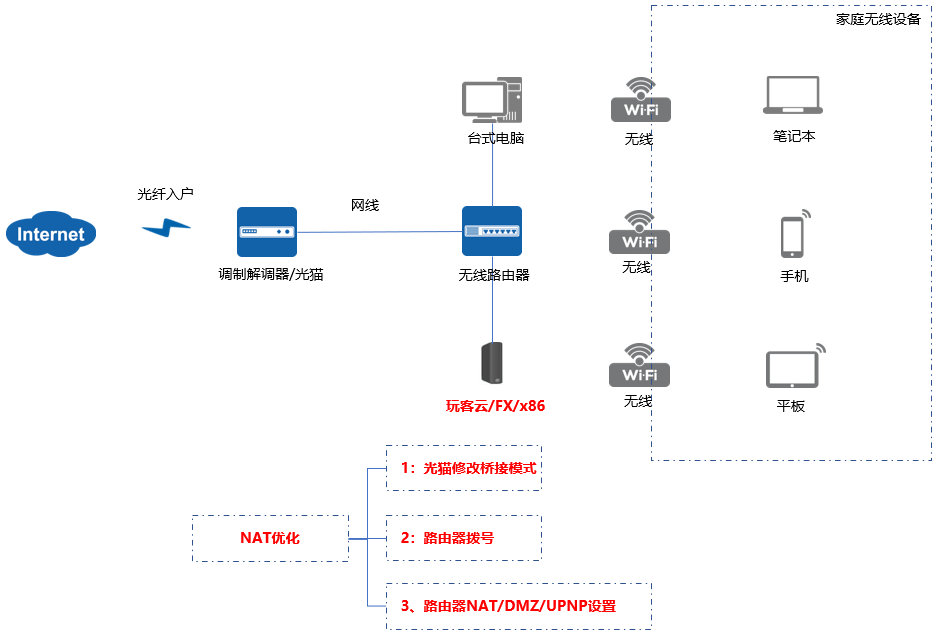

高阶:【光猫桥接,路由器拨号】 优化光猫一层NAT,路由器拨号并设置NAT/DMZ/UPNP进一步优化NAT
拨号/无线WiFi  无  光猫NAT
带无线路由器功能的光猫性能较低
光猫开启UPNP/设置DMZ优化NAT
拨号/有线/无线WiFi路由器NAT路由器开启UPNP/设置DMZ优化NAT
