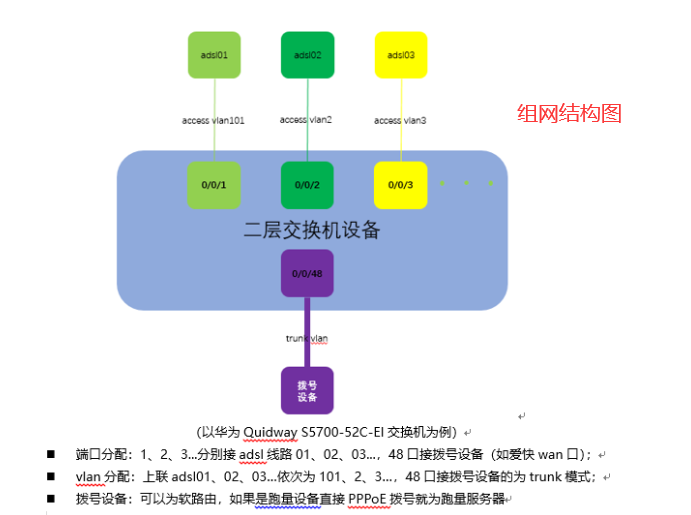

一、交换机组网结构
![](https://saas.bk-cdn.com/t/428a9f10-9b8e-465d-99f6-59a74b796ed0/u/cf069c06-6bf8-4d5b-b296-f7889d05316e/1675391828119/image.png)
二、通过命令行或web页面配置vlanid
方式1、通过命令行配置各线的vlanid和trunk口
步骤a:创建vlanid997(创建其他vlan以上类推)
操作命令:
<Quidway>system-view
[Quidway]vlan997
[Quidway-vlan997]quit
![](https://saas.bk-cdn.com/t/428a9f10-9b8e-465d-99f6-59a74b796ed0/u/cf069c06-6bf8-4d5b-b296-f7889d05316e/1675391969172/image.png)

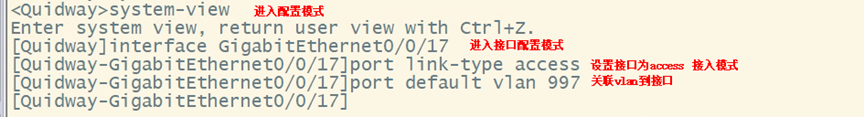

步骤b:配置access口
<Quidway>system-view
Enter system view, return user view with
Ctrl+Z.
[Quidway]interface GigabitEthernet0/0/17
[Quidway-GigabitEthernet0/0/17] port
link-type access
[Quidway-GigabitEthernet0/0/17] port
default vlan 997
<Quidway>dis cu
![](https://saas.bk-cdn.com/t/428a9f10-9b8e-465d-99f6-59a74b796ed0/u/cf069c06-6bf8-4d5b-b296-f7889d05316e/1675392086894/image.png)

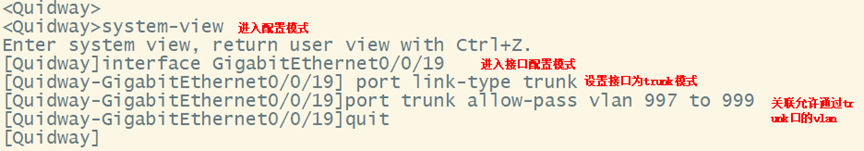

步骤c:配置trunk口放通vlan 997-998
<Quidway>system-view
[Quidway]interface GigabitEthernet0/0/19
[Quidway-GigabitEthernet0/0/19] port
link-type trunk
[Quidway-GigabitEthernet0/0/19] port trunk
allow-pass vlan 997 to 999
[Quidway-GigabitEthernet0/0/19]quit
![](https://saas.bk-cdn.com/t/428a9f10-9b8e-465d-99f6-59a74b796ed0/u/cf069c06-6bf8-4d5b-b296-f7889d05316e/1675392191544/image.png)
方式2、通过交换机web管理页面配置vlanid和trunk口

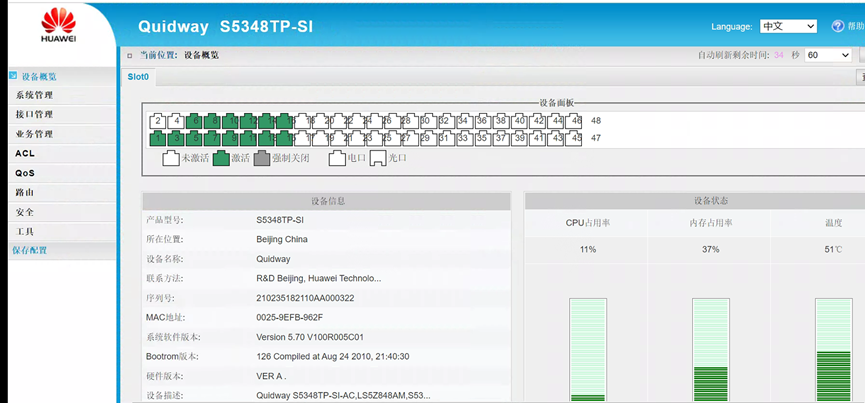

步骤a、通过浏览器访问交换机ip(本例为192.168.1.253)登录web管理页面
注意:一般在交换机背面或相应说明书有注明进入管理页的方法,如果不清楚可以直接网上搜索自己的型号
![](https://saas.bk-cdn.com/t/428a9f10-9b8e-465d-99f6-59a74b796ed0/u/cf069c06-6bf8-4d5b-b296-f7889d05316e/1675392960054/image.png)

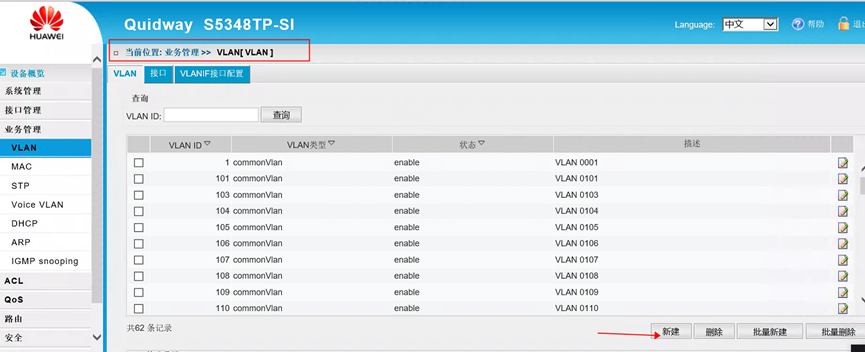

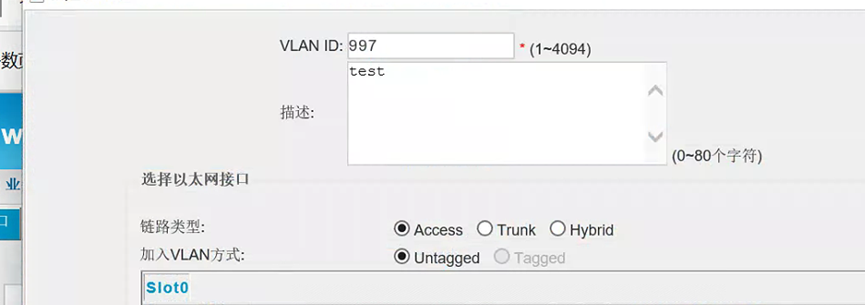

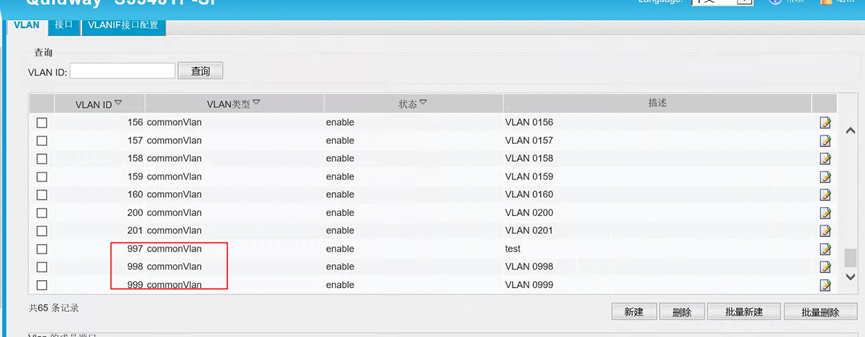

步骤b、新建vlan 997(其他vlan以此类推)
![](https://saas.bk-cdn.com/t/428a9f10-9b8e-465d-99f6-59a74b796ed0/u/cf069c06-6bf8-4d5b-b296-f7889d05316e/1675392982852/image.png)
![](https://saas.bk-cdn.com/t/428a9f10-9b8e-465d-99f6-59a74b796ed0/u/cf069c06-6bf8-4d5b-b296-f7889d05316e/1675392992390/image.png)
![](https://saas.bk-cdn.com/t/428a9f10-9b8e-465d-99f6-59a74b796ed0/u/cf069c06-6bf8-4d5b-b296-f7889d05316e/1675392998874/image.png)

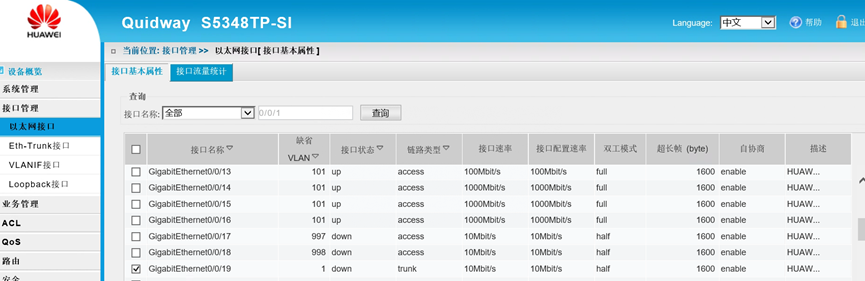

步骤c、端口配置vlan
例:
端口GigabitEthernet0/0/17、链路类型access,默认vlan 997
端口GigabitEthernet0/0/18、链路类型access,默认vlan 998
端口GigabitEthernet0/0/19、链路类型trunk

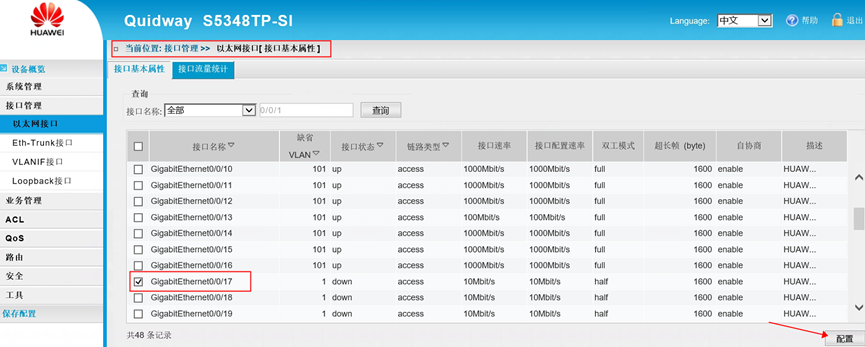

1.选择接口管理-以太网接口- GigabitEthernet0/0/17(勾选)-配置
![](https://saas.bk-cdn.com/t/428a9f10-9b8e-465d-99f6-59a74b796ed0/u/cf069c06-6bf8-4d5b-b296-f7889d05316e/1675393021806/image.png)

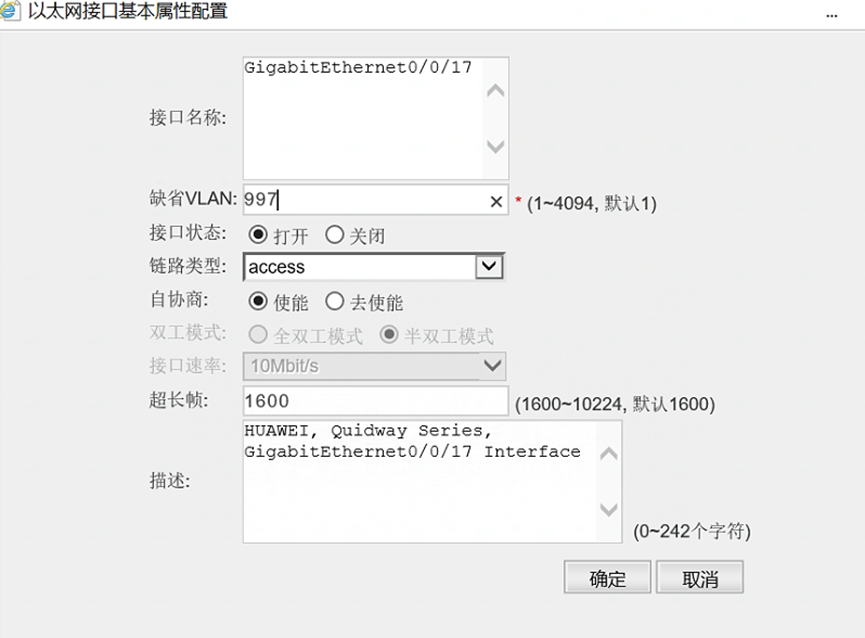

2.链路类型为默认access,配置缺省vlan为997
![](https://saas.bk-cdn.com/t/428a9f10-9b8e-465d-99f6-59a74b796ed0/u/cf069c06-6bf8-4d5b-b296-f7889d05316e/1675393027823/image.png)
3.选择接口管理-以太网接口- GigabitEthernet0/0/19(勾选)-配置
![](https://saas.bk-cdn.com/t/428a9f10-9b8e-465d-99f6-59a74b796ed0/u/cf069c06-6bf8-4d5b-b296-f7889d05316e/1675393036421/image.png)

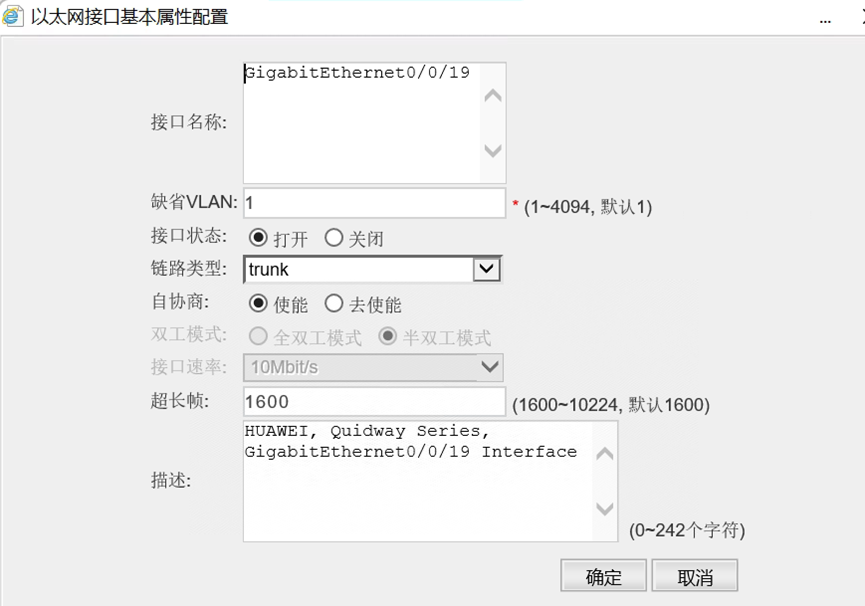

4.链路类型为默认trunk,配置缺省vlan为1
![](https://saas.bk-cdn.com/t/428a9f10-9b8e-465d-99f6-59a74b796ed0/u/cf069c06-6bf8-4d5b-b296-f7889d05316e/1675393042111/image.png)
步骤d、Trunk 接口配置vlan通过

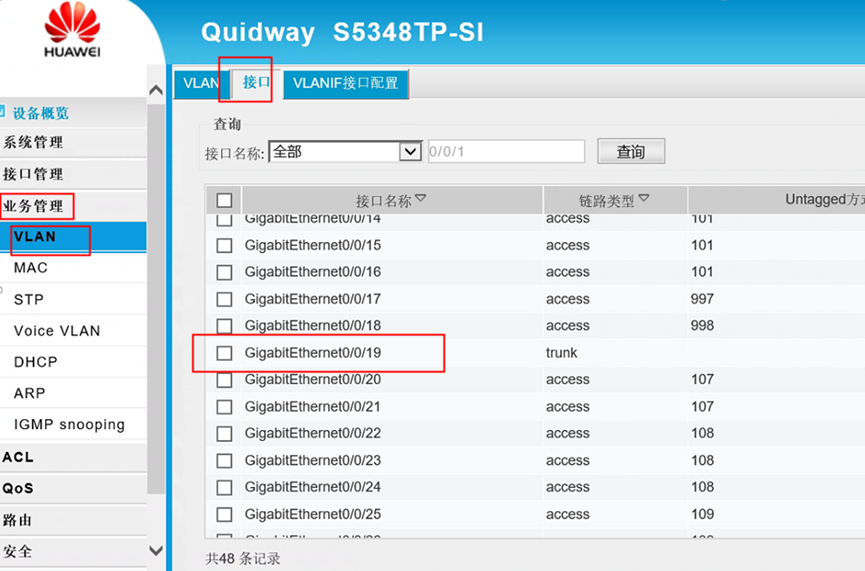

1.在业务管理-vlan-接口选项卡-勾选GigabitEthernet0/0/19
![](https://saas.bk-cdn.com/t/428a9f10-9b8e-465d-99f6-59a74b796ed0/u/cf069c06-6bf8-4d5b-b296-f7889d05316e/1675393048628/image.png)

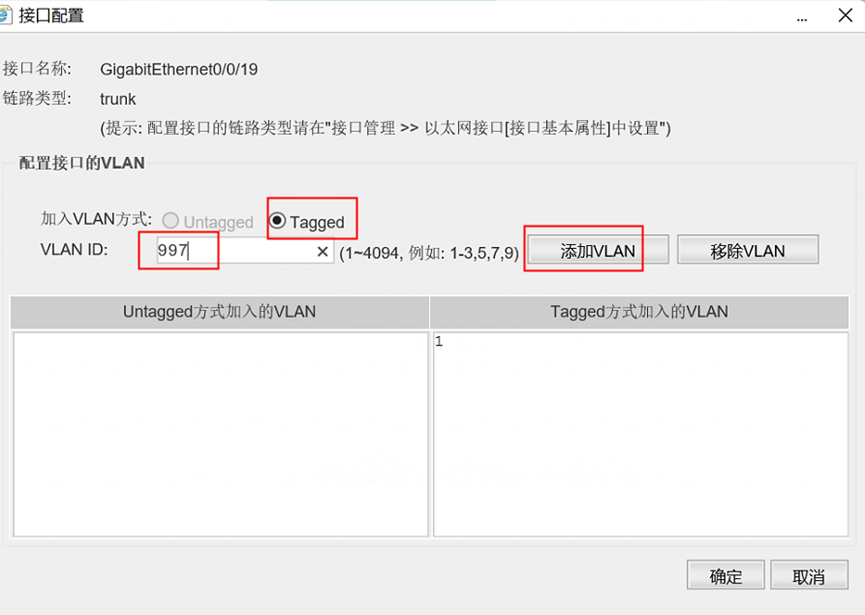

2.将要通过的vlan以tagged的方式添加进去;
![](https://saas.bk-cdn.com/t/428a9f10-9b8e-465d-99f6-59a74b796ed0/u/cf069c06-6bf8-4d5b-b296-f7889d05316e/1675393055603/image.png)
