附录2.数据线和接口协议

数据线和数据传输接口协议。

1.数据线

数据线分两头,市面上移动硬盘插到电脑这一端的接口类型基本上是type-A和type-C的,所以插网心云设备这一端需要选择USB接口的内容。

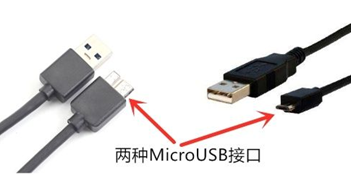

硬盘这一端,网购比较常见的移动硬盘为了让硬盘体积更小巧,是直接把接口集成到硬盘上,比如市面上2.5寸的机械硬盘基本上是MicroUSB接口的
其实这种硬盘还分两种:
a、外壳MicroUSB,内部是SATA口硬盘转接;
b、外壳MicroUSB,内部没有SATA口。
MicroUSB较容易损坏,损坏后数据也很难修复。所以插硬盘这一端推荐直接购买更好的type-C:
标准USB、MiniUSB、MicroUSB成为目前最常见的USB接口:

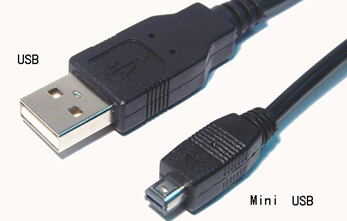

MiniUSB
迷你USB,是一种USB接口标准,与标准USB相比,MiniUSB更小,适用于移动设备等小型电子设备。
MicroUSB
MicroUSB是USB 2.0标准的一个便携版本,比部分手机使用的MiniUSB接口更小,MicroUSB是MiniUSB的下一代规格

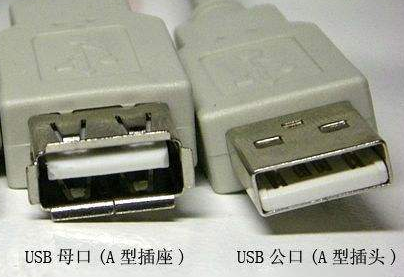

Type-A
Type-A其实就是我们目前非常常见的USB插头,一般适用于电脑PC中,是应用最广泛的接口标准。
Type-B
Type-B对于有些人来说其实也并不陌生,一般常用于3.5寸移动硬盘、以及打印机、显示器等连接。
Type-C
是一种全新的USB接口形式,它伴随最新的USB 3.1标准横空出世。接口的特点明显,主要有以下几点:
(1)        支持正反对称插拔,解决实际应用中的反插无法插入的问题;
(2)        接口纤薄,可支持更加轻薄的设备,可令便携式设备的设计更薄更小;
(3)        支持更大功率传输,最大可达100瓦,支持更多的大功率负载设备;
(4)        支持单口和双口TYPE-C,应用灵活;
(5)        支持双向功率传输,送电和受电均可。

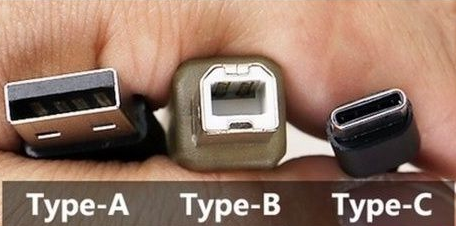

TypeA/B/C对比

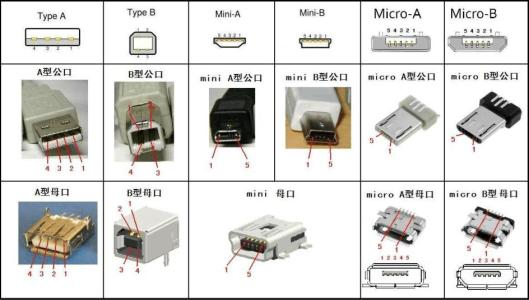

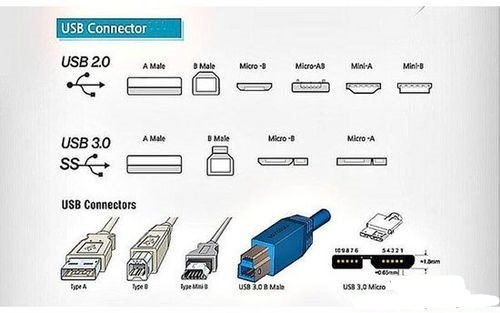

汇总

2.接口协议

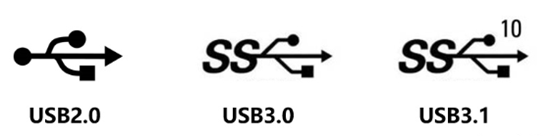

市面上可能会见到的说法主要有【USB2.0】,【USB3.0、USB3.1gen1、USB3.2gen1】,【USB3.1gen2、USB3.2gen2】和【雷电三】这几类,上述所列的协议类型以中括号为单位由慢到快,且都是向下兼容。
USB3.2 Gen1 = USB3.1 Gen1 = USB 3.0 最大传输速度5Gbps
USB3.2 Gen2 = USB3.1 Gen2 最大传输速度10Gbps

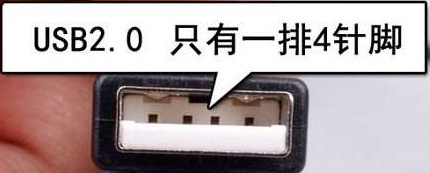

  USB2.0
USB2.0规范是由USB1.1规范演变而来的。它的传输速率达到了480Mbps,折算为MB为60MB/s,足以满足大多数外设的速率要求。

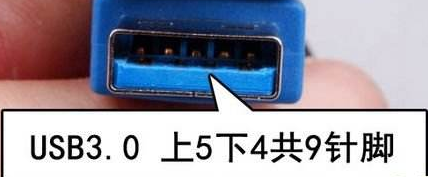

 USB3.0
USB 3.0的理论速度为5.0Gbps,接近于USB 2.0的10倍。
 USB3.1
数据传输速度提升可至速度10Gbps。与USB 3.0(即USB 3.1 Gen1)技术相比,新USB技术使用一个更高效的数据编码系统,并提供一倍以上的有效数据吞吐率。它完全向下兼容现有的USB连接器与线缆。
USB-IF最新的USB命名规范,原来的USB 3.0和USB 3.1将会不再被命名,所有的USB标准都将被叫做USB 3.2,考虑到兼容性,USB 3.0至USB 3.2分别被叫做USB 3.2 Gen 1、USB 3.2 Gen 2、USB 3.2 Gen 2x2。

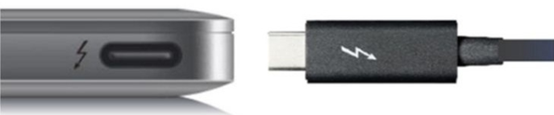

 雷电三
