【网络类】软路由复用带宽教程

适用多台X86、盒子共用带宽方式

1、带宽复用方法

这里分享爱快路由器的配置,可以在爱快路由器下增加赚钱宝3代设备,共享汇聚服务器的汇聚带宽,增加线路的带宽利用率。简单的说就是在爱快路由器下面同时接赚钱宝3代和服务器,提高汇聚带宽利用率。如果原来做了一对一和多对一的配置,原配置保持不变,爱快路由器可以再添加该配置。亲测有效,原来服务器跑量不变,赚钱宝3代还能复用带宽!
假设只接入一台服务器,带宽利用是50%,这个时候增加赚钱宝3代设备,会利用剩下的50%的带宽,分摊到每条线路上,会有很不错的效果哦。
假设你的总带宽是1G,服务器跑量500M,单台赚钱宝3代按15M(本人的赚钱宝3代跑到了接近20M)计算,增加20台的话,可以使带宽跑到800M,当然还要根据实际丢包情况增减赚钱宝3代的数量,建议丢包小于2%。如果你的X86服务器有多台,可以尝试用X86代替小盒子。
给一个简单的公式计算:
公式:
实测:赚钱宝3代跑量(15M)*设备数量(20台)+服务器跑量(500M) = 总带宽(800M)
预测:服务器跑量(400M)*2 = 总带宽(800M)

(1)接线

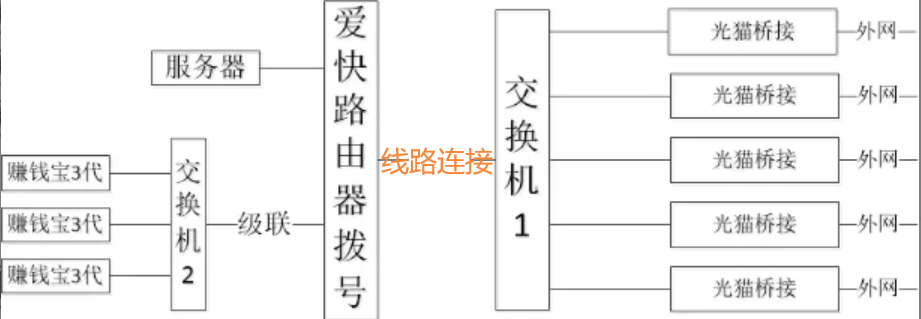

由于爱快网口有限,需要级联交换机增加网口数量,接更多的赚钱宝3代(或者用X86)设备,接线示意图如下:

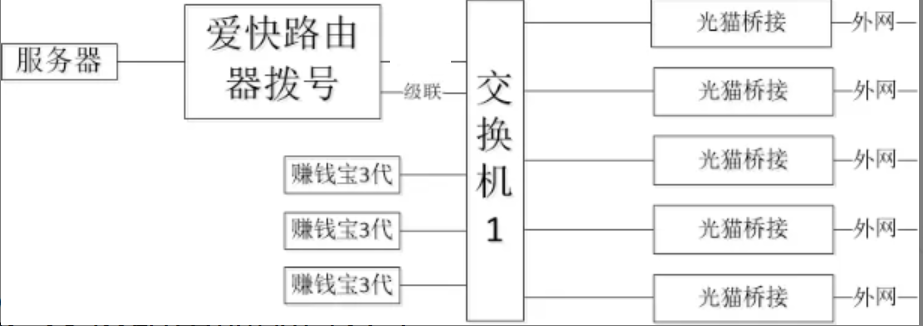

温馨提示:假如交换机1有48口,汇聚只用了24口,剩余的24口可以接赚钱宝3代设备,如果是接X86设备就不需要使用该方案,因为爱快路由器剩余的lan口已经够用了。这里需要网友有网络知识,通过vlan设置,隔离汇聚端口和赚钱宝3代端口。接线示意图如下:

2、爱快路由器配置分享

(1)DHCP服务器设置

菜单:网络设置->DHCP设置->DHCP服务器
例子:192.168.1.100-192.168.1.200
注意:DHCP的地址和后面的流控分流设置有关
结果如下:

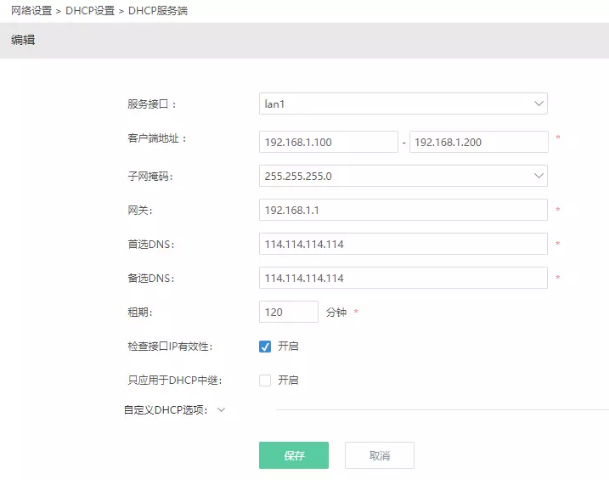

详细配置:
注意:DHCP服务器的客户端地址要和多对一或一对一配制的地址分开,该地址是专门给线路复用的设备分配使用的,不能重复哦!这100-200的

(2)NAT类型优化

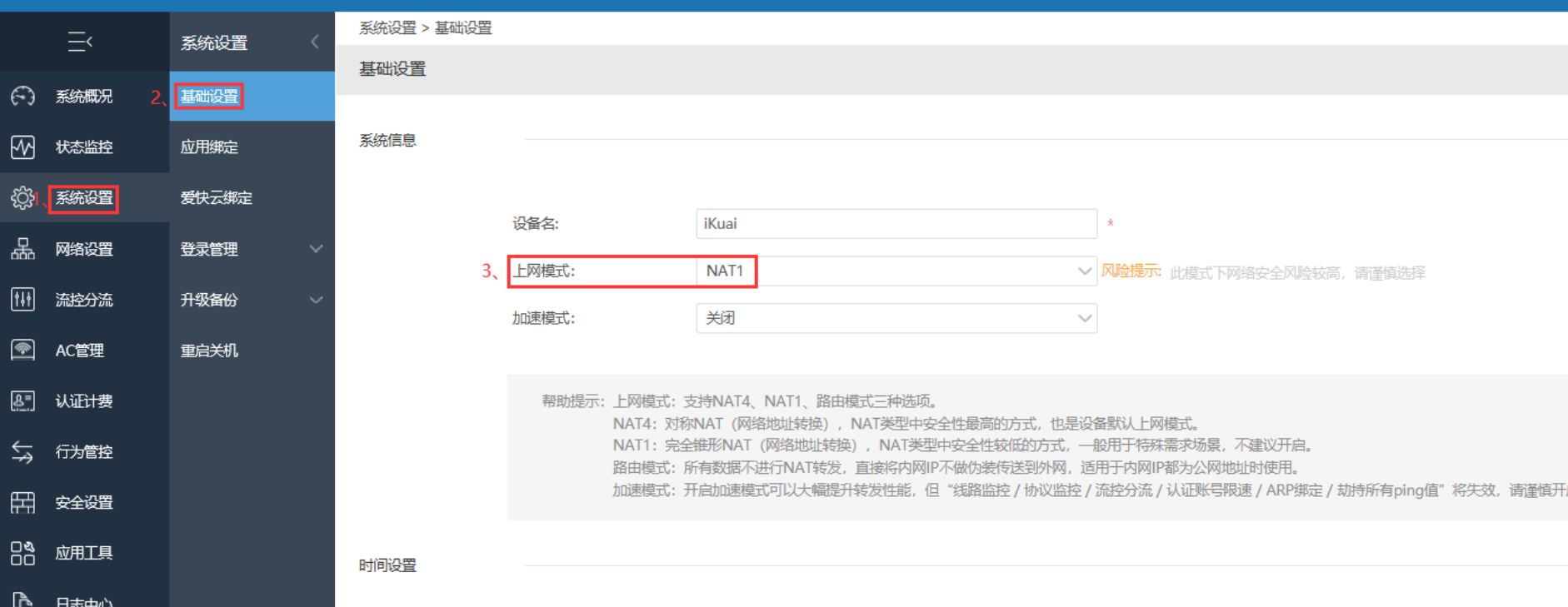

菜单:系统设置->基础设置->开启NAT1

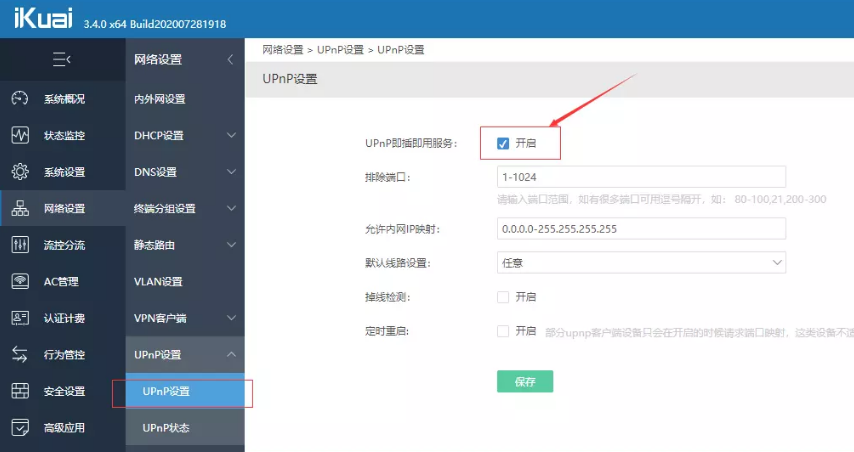

菜单:网络设置->upnp设置->upnp设置
若有设置dmz,则不用开UPNP.

(3)带宽负载设置

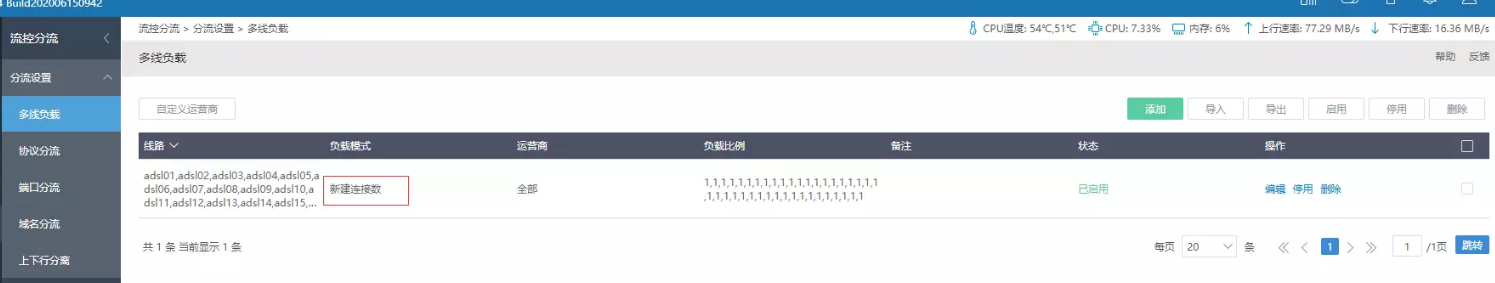

步骤一:多线负载

菜单:流控分流->分流设置->多线负载

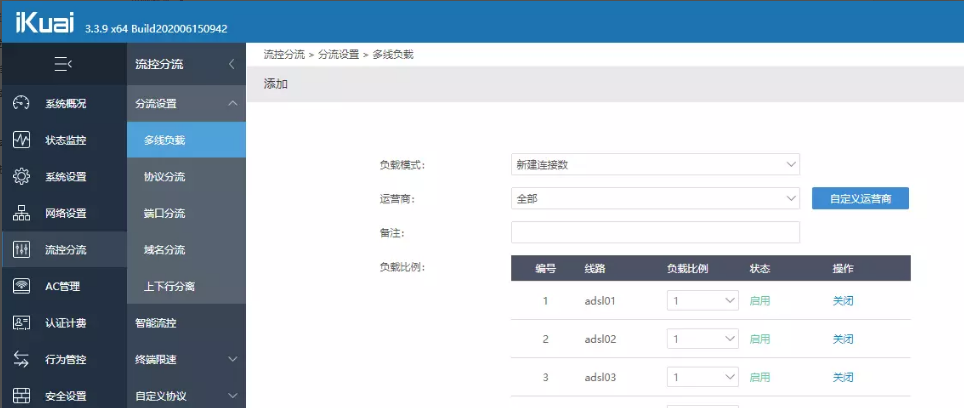

详细配置:

步骤二:端口分流

菜单:流控分流->分流设置->端口分流
详细配置

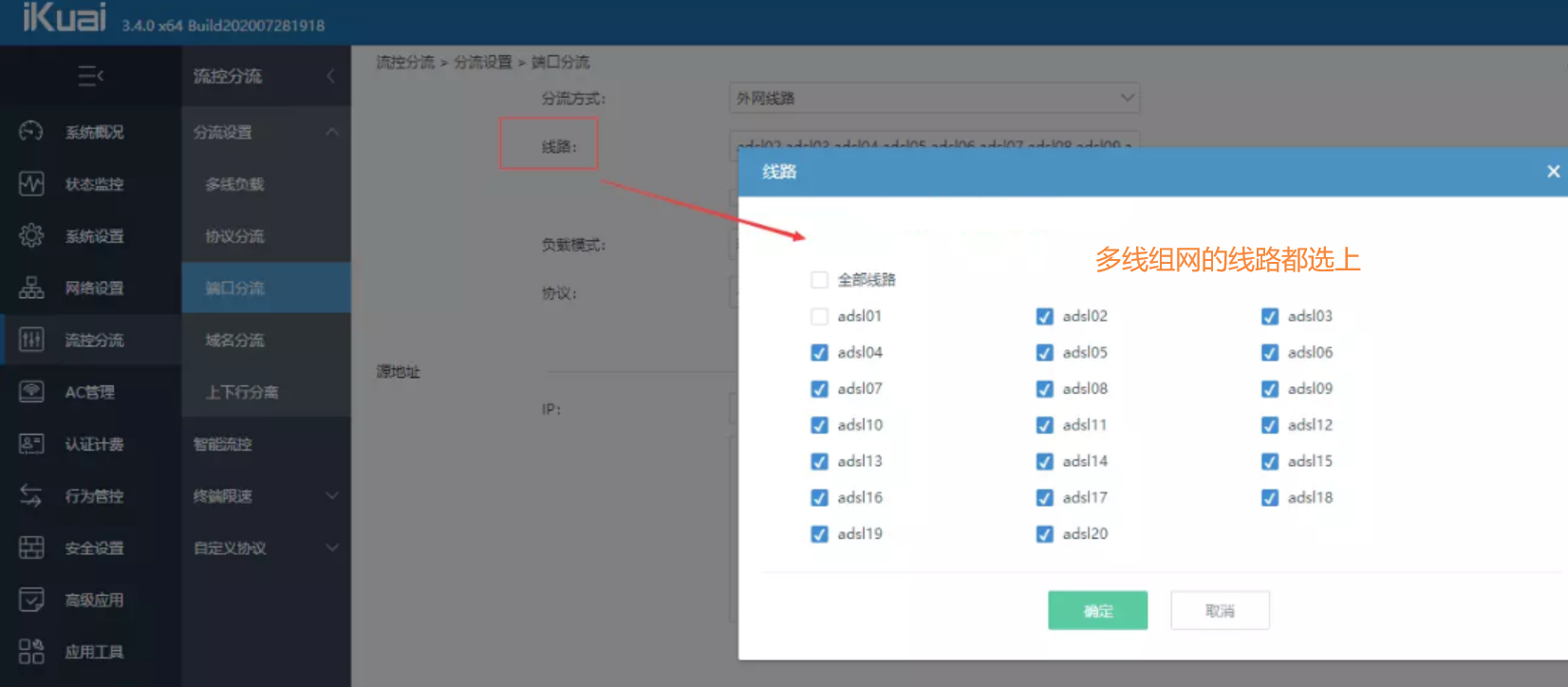

图一:

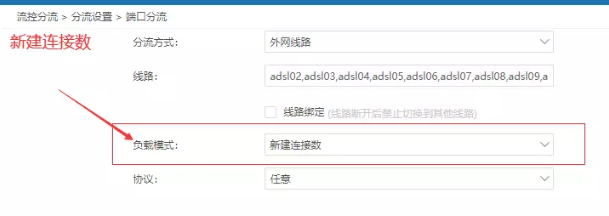

图二:爱快版本3.4.0以后有负载模式的选择,可以选择新建连接数。若版本较低也没有影响,忽略该配置,因为增加的设备不是汇聚服务器,因此可以不用升级。

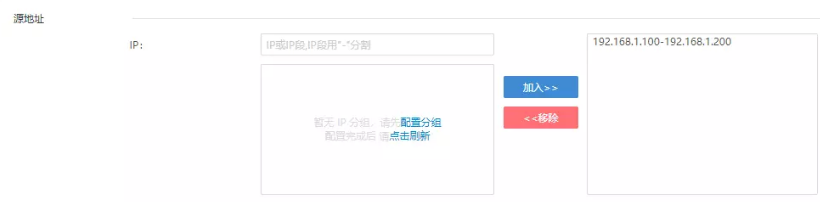

图三:192.168.1.100-192.168.1.200,与DHCP服务器设置的客户端地址一样

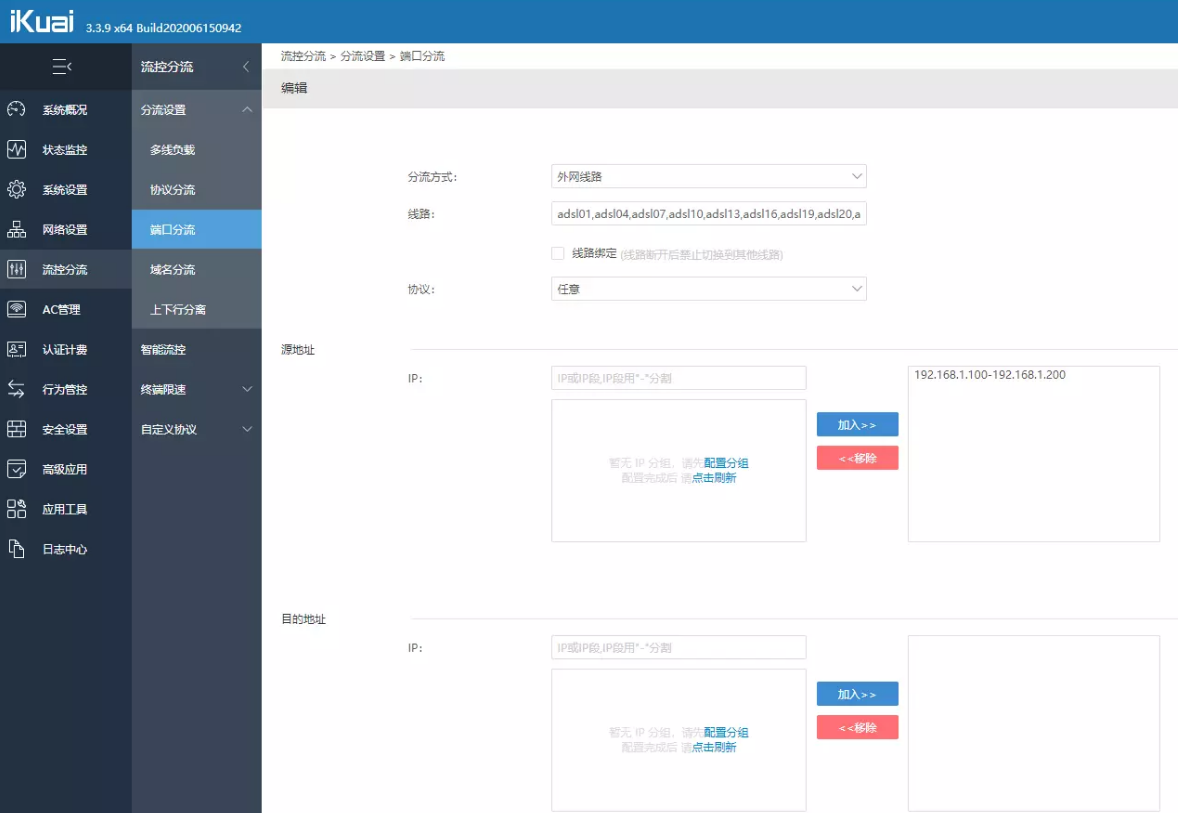

结果如下:配置完成!加上你的闲置赚钱宝3代,赶紧跑满!
