OES网络配置指引

适用于OES设备PPPoe拨号、静态IP、DHCP

本教程仅适用于OES设备网络配置使用,更多产品介绍请查看OES 产品介绍 (新)
连接网线后会自动以DHCP形式联网,无需另外配置(外置拨号设备同理),如需使用OES多拨功能,请按照下文配置。

一、PPPoE拨号

适用场景:不需要外接路由器,您只需要设置线路账号密码等信息则可由网心云设备自助拨号。

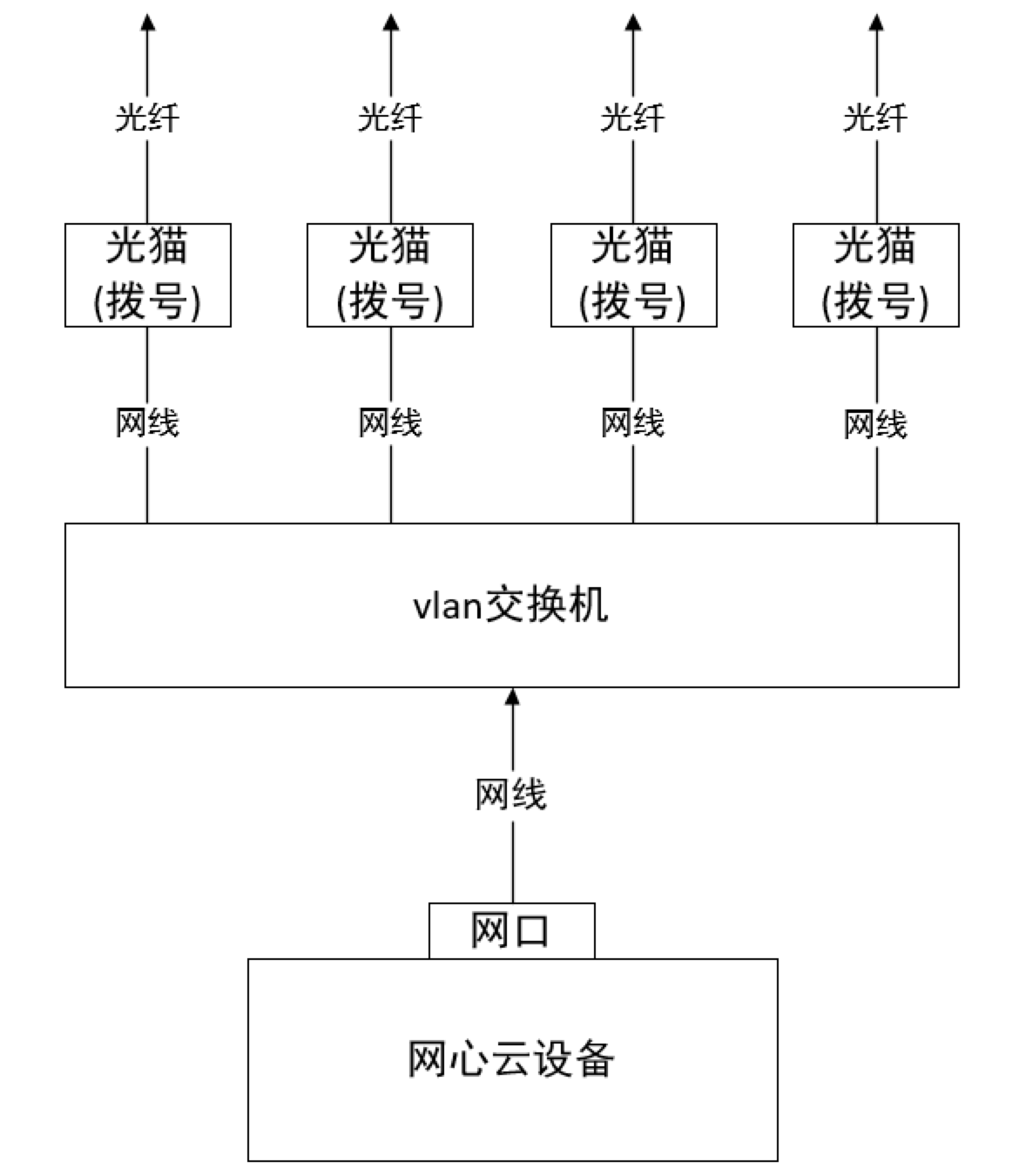

网络拓扑图:
拨号步骤:

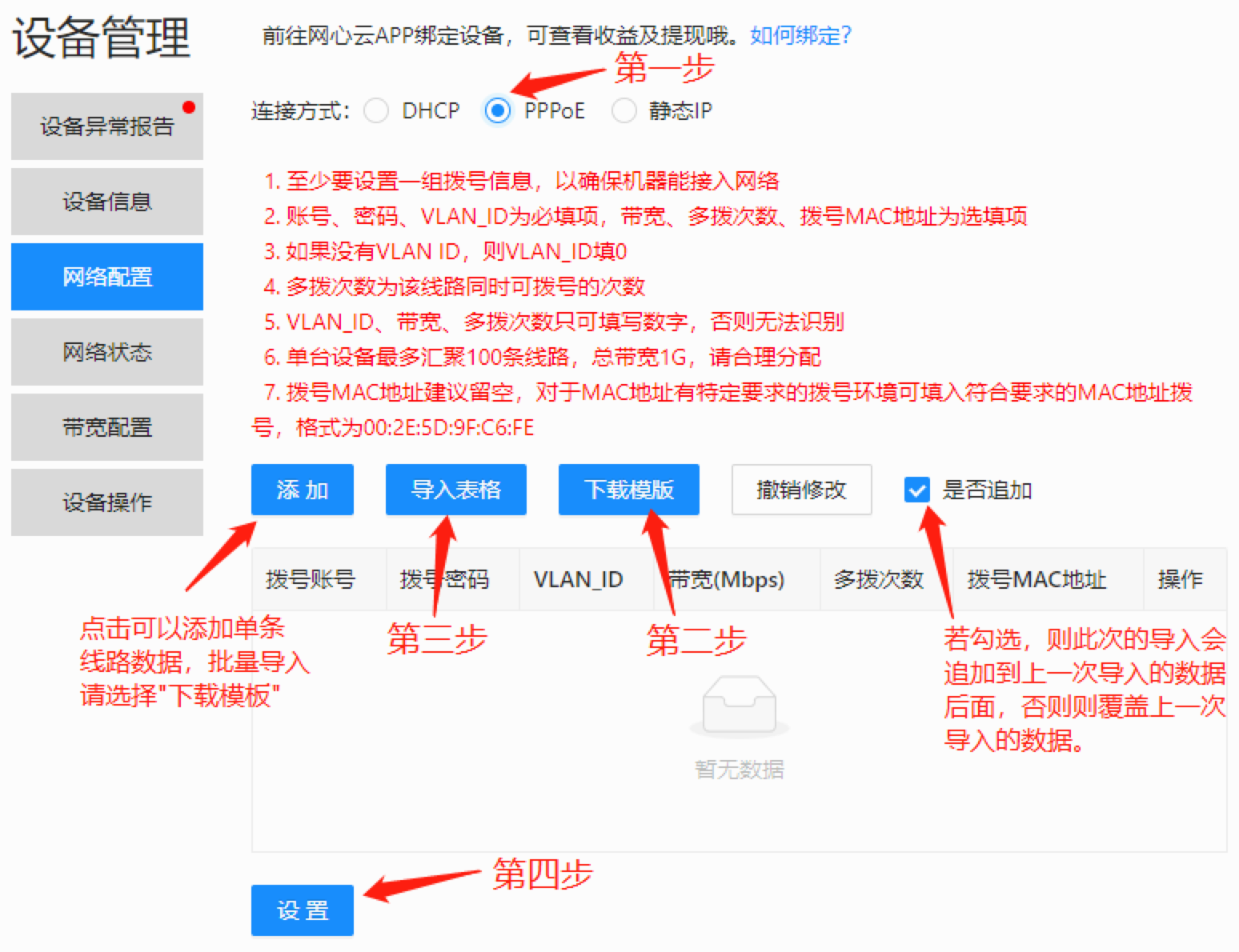

第一步:点击【PPPoE】
第二步:点击【下载模板】,会有一个excel表格,将账号、密码、vlan id等信息填入
第三步:点击【导入表格】,将填好的excel表格导入。
第四步:点击【设置】。
若导入表格后发现内容有误,点击【撤销修改】则可以撤销本次修改,重新再次导入(已经点击【设置】则不可以撤销)。
若勾选【是否追加】,则此次的导入会追加到上一次导入的数据后面,否则则覆盖上一次导入的数据。
若后面想追加单条线路,则可点击【添加】,将账号密码等信息填入即可
*注:每次有线路的增减需要重新启动设备!!

二、静态IP

适用场景:线路有静态ip,不需要拨号。您只需要设置线路网关、vlan id等信息即可。
网络拓扑图:
拨号步骤:

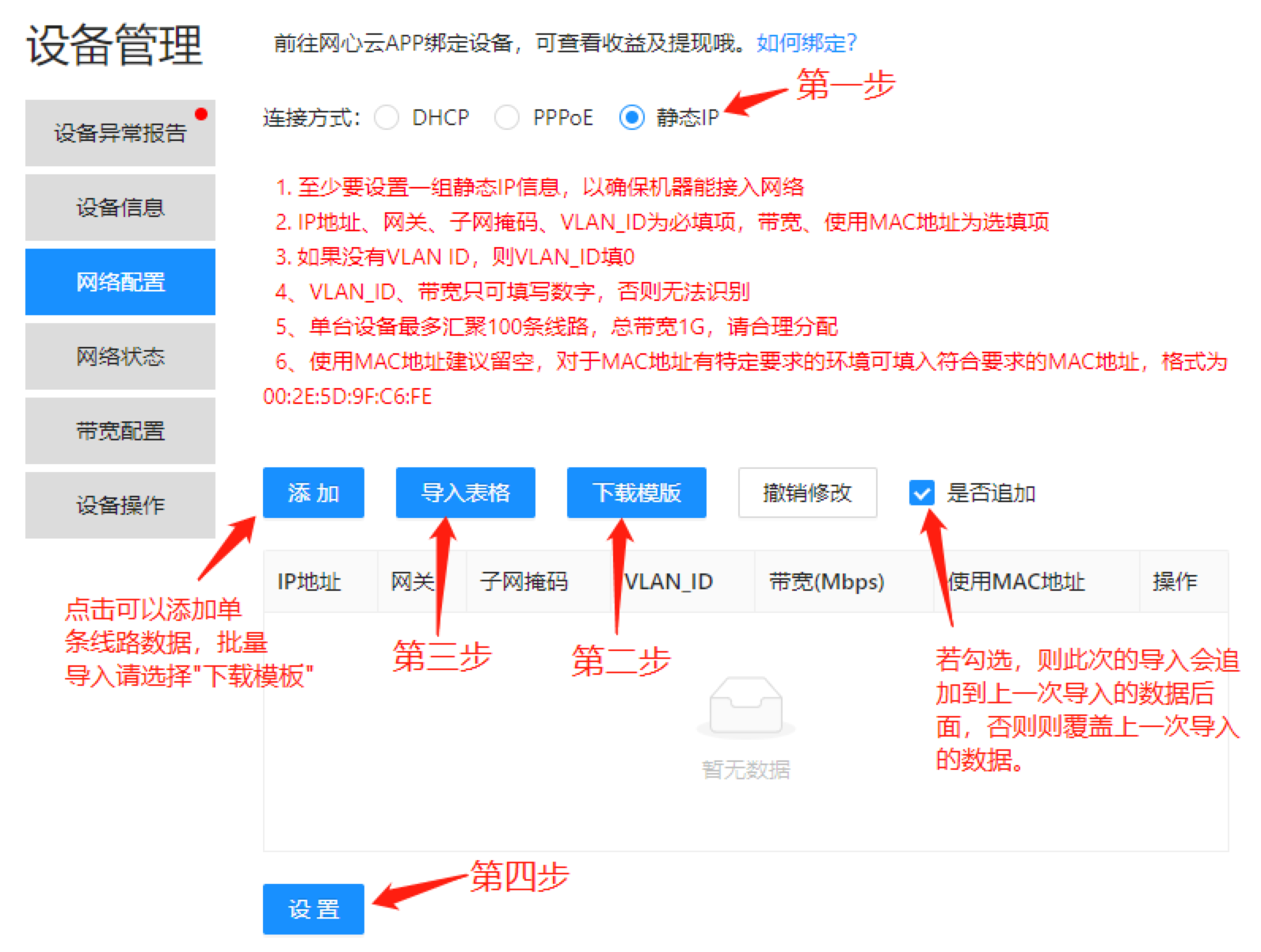

第一步:点击【静态IP】
第二步:点击【下载模板】,会有一个excel表格,将网关ip、vlan id等信息填入
第三步:点击【导入表格】,将填好的excel表格导入。
第四步:点击【设置】。
若导入表格后发现内容有误,点击"撤销修改"则可以撤销本次修改,重新再次导入(已经点击【设置】则不可以撤销)。
若勾选【是否追加】,则此次的导入会追加到上一次导入的数据后面,否则则覆盖上一次导入的数据。
若后面想追加单条线路,则可点击【添加】,将网关ip、vlan id等信息填入即可
*注:每次有线路的增减需要重新启动设备!!

三、DHCP

适用场景:需要外置拨号设备拨号,由网心云设备动态从拨号设备获取ip地址。

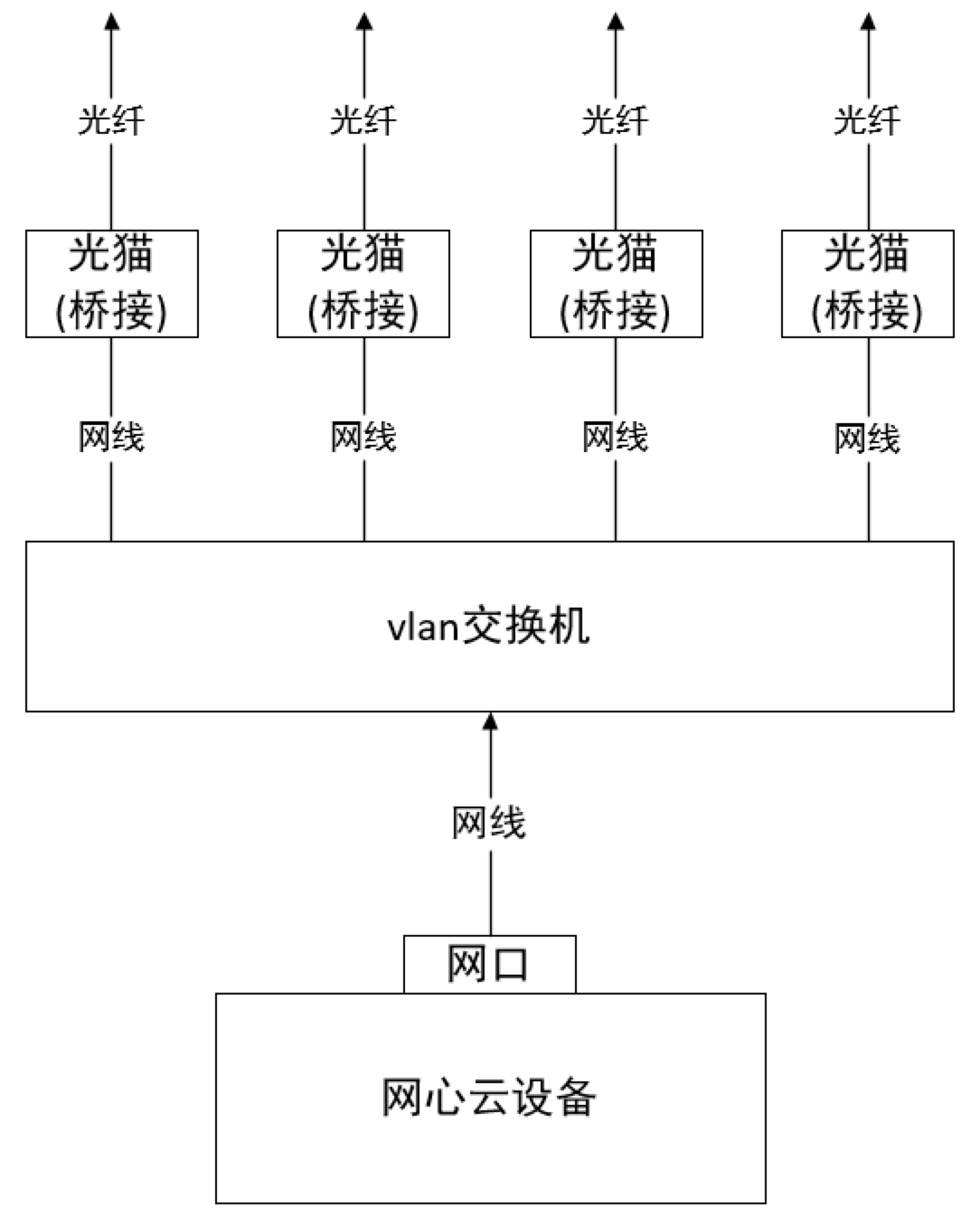

网络拓扑图:
操作步骤:

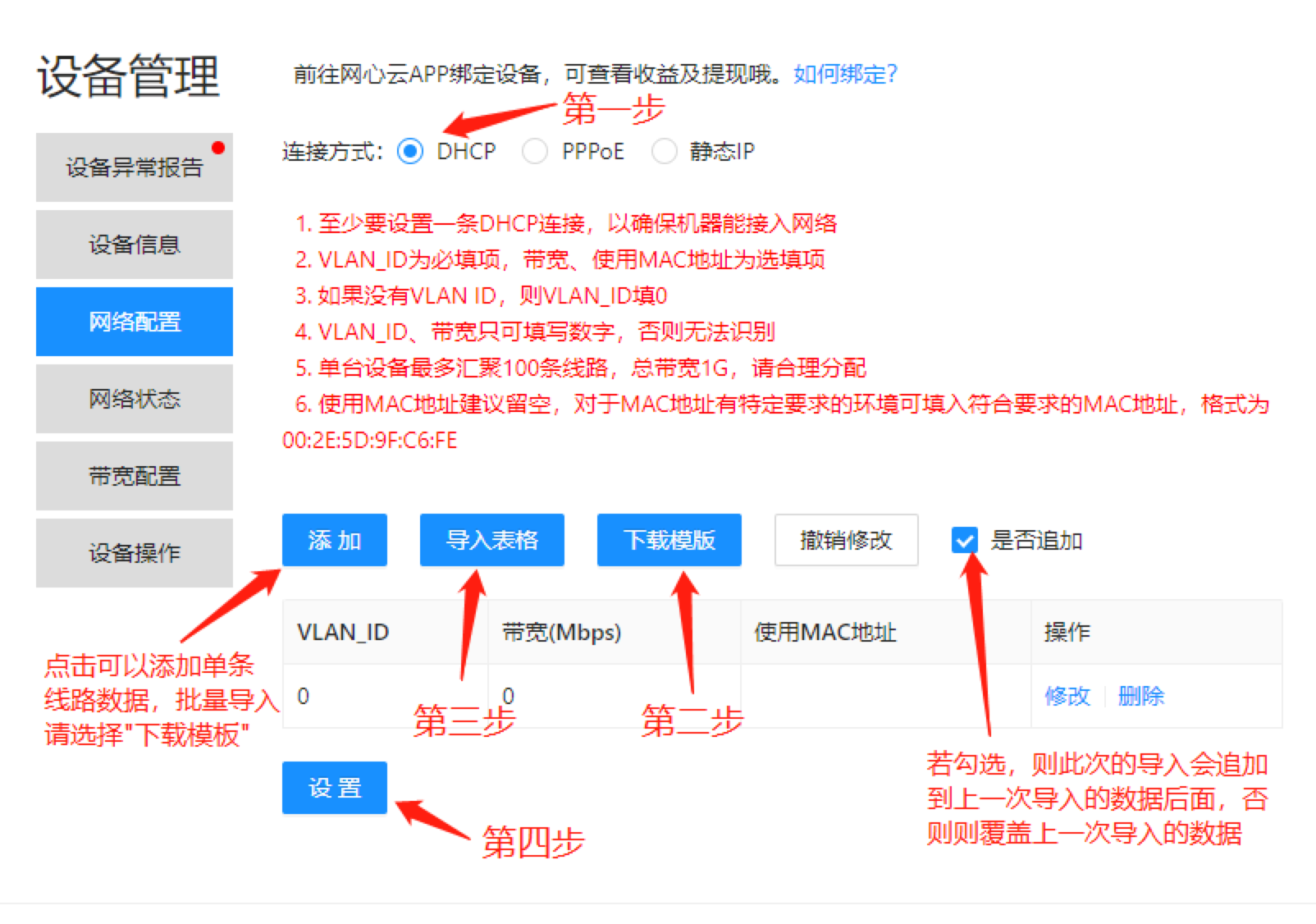

第一步:点击【DHCP】
第二步:点击【下载模板】,会有一个excel表格,将vlan id等信息填入
第三步:点击【导入表格】,将填好的excel表格导入。
第四步:点击【设置】。
若导入表格后发现内容有误,点击"撤销修改"则可以撤销本次修改,重新再次导入(已经点击【设置】则不可以撤销)。
若勾选【是否追加】,则此次的导入会追加到上一次导入的数据后面,否则则覆盖上一次导入的数据。
若后面想追加单条线路,则可点击"添加",将vlan id等信息填入即可
*注:每次有线路的增减需要重新启动设备!!
