《x86系列》多拨指南

2021-04-25 20611

适用于x86设备单线路或多线路拨号。

一、简介和适用场景

多拨功能:设备支持多条线路汇聚,PPPoE直接拨号功能(如下图),以替代路由器或者光猫拨号:
多拨功能的优势有:
  • 节省了路由器硬件费用以及所产生的电费;
  • 减少了NAT设备,组网结构将得到优化,并且映射型公网有机会升级为卓越型公网,升级后有助于增加共享闲置带宽跑量。
注意:
  • 部分地区因运营商限制,必须使用光猫拨号(详情可咨询运营商)。如有光猫管理员账号,可以尝试将光猫改为桥接模式,且关闭DHCP服务,再接入设备进行拨号。
  • 适用场景:x86镜像(版本1.17及以上),多条线路拨号的场景(单台设备建议50条以下)。

二、拨号准备

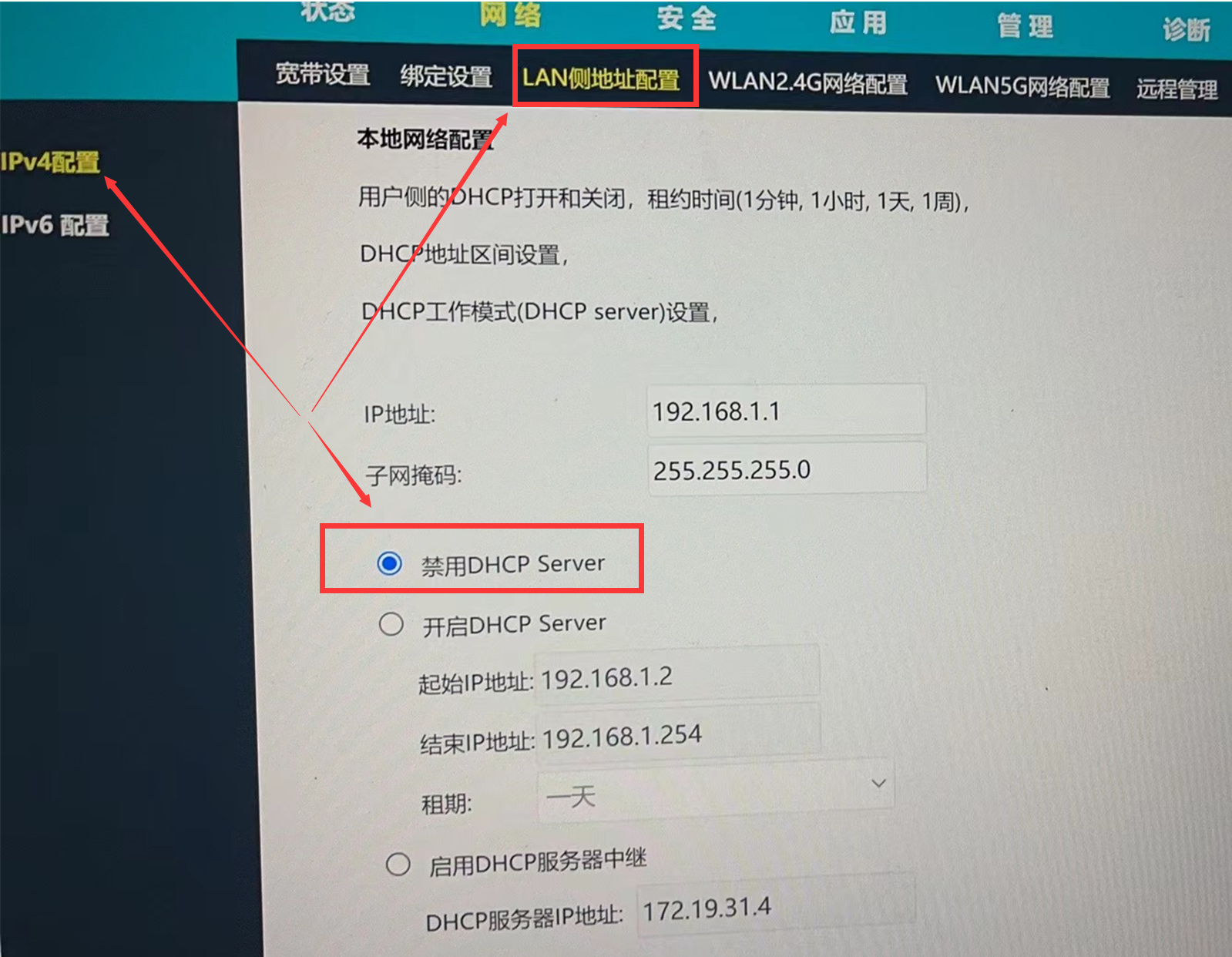

  • 将待拨号光猫改为桥接模式,且关闭光猫的DHCP服务
  • 如果使用VLAN交换机多拨聚合,提前配置好交换机;
  • 设备安装好x86镜像,镜像版本需1.1.7及以上;
  • 设备至少需要两张网卡,一张网卡作为管理线路,其余网卡用于拨号;
  • 管理网卡接入路由器连接网络并使设备保持在线;

三、多拨设置阶段

1.多线路拨号

批量上传PPPoE账号信息

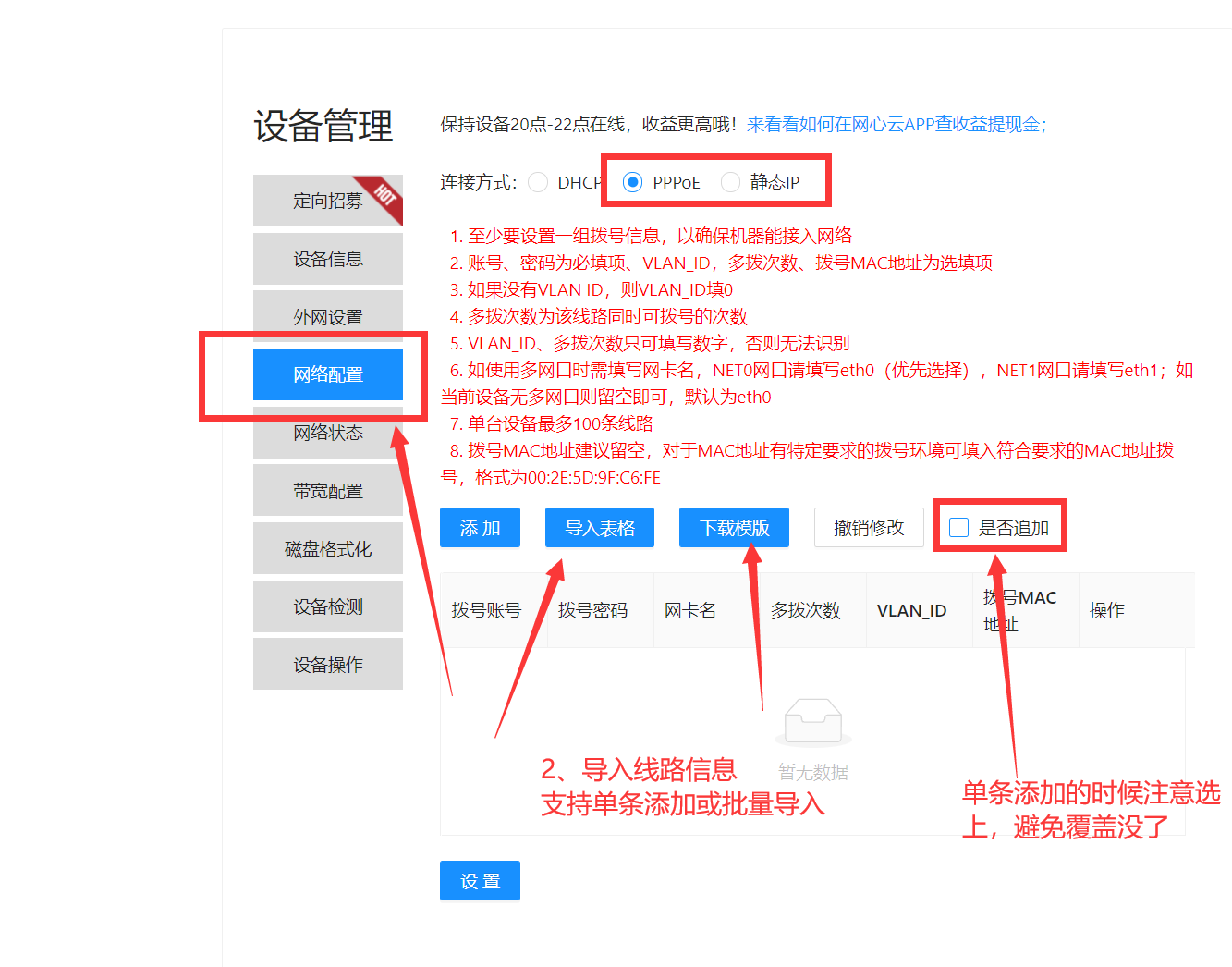

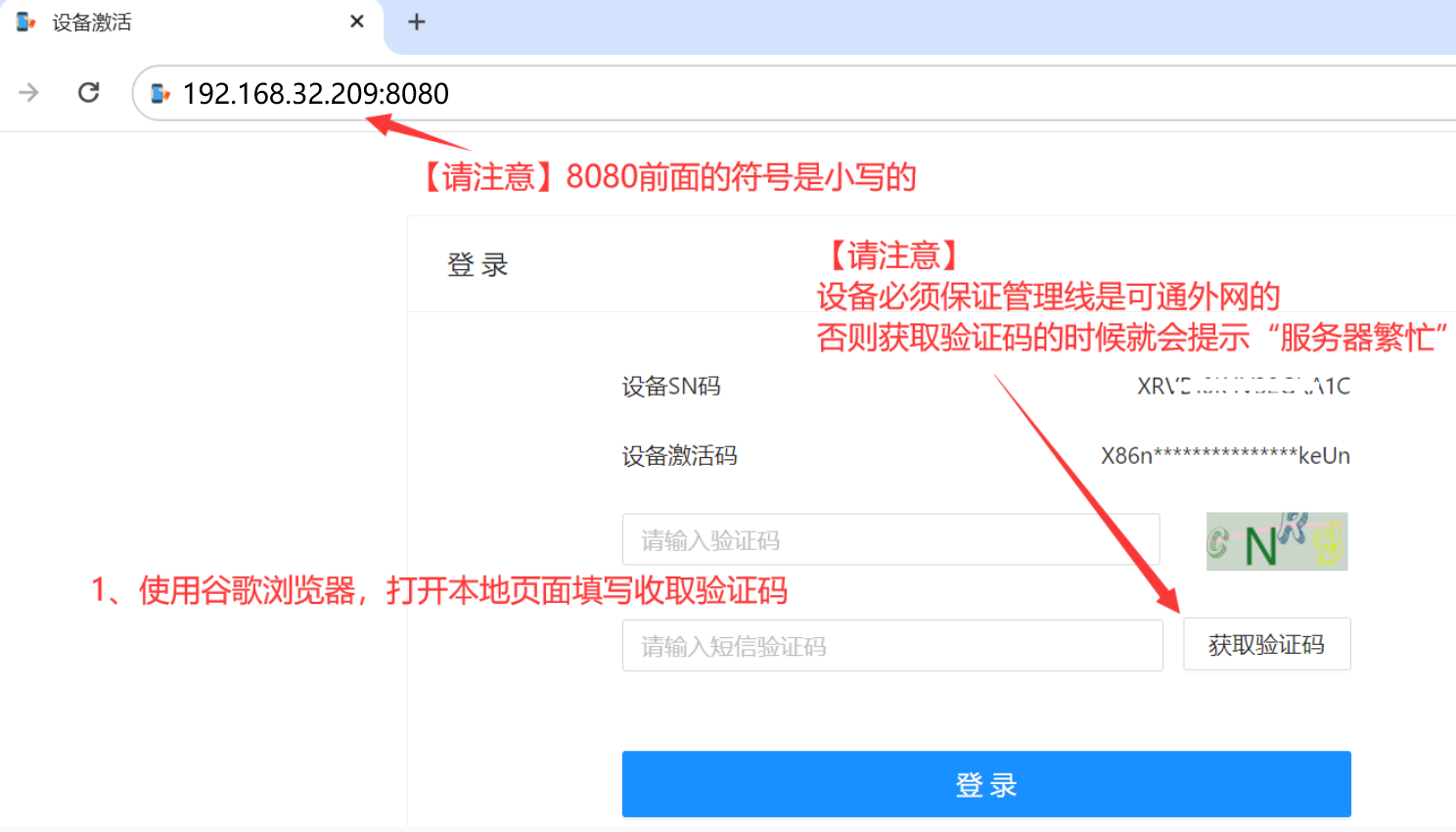

浏览器打开本地web管理页面http://设备ip:8080),进入“多拨设置”,点击批量导入,下载模板文件,并按模板注意事项要求填写好账号信息,保存文件后拖拽上传,然后再点击“确定”按钮;
如果页面没有该栏目,请按Ctrl+F5强刷网页,有其他问题也可联系客服处理。
a)填写注意事项:
  • 账号、密码、VLAN端口为必填,带宽、多拨次数(该线路同一时间可拨号的次数)、网卡名、使用、拨号MAC地址为选填;
  • 如果没有VLAN端口,则VLAN端口填0;此处VLAN为交换机端口规划所属的VLAN,与对应光猫的vlan无关
  • 多拨次数为该线路同一时间可拨号的次数;
  •  VLAN ID、带宽、多拨次数只可填写数字,否则无法识别。账号前有0请仔细确认填写完整;
  • 单台设备最多连接100条线路,总带宽5G,请合理分配;
  • 拨号MAC地址如果留空将使用随机MAC地址进行拨号,对于MAC地址有特定要求的拨号环境可填入符合要求的MAC地址拨号,格式为00:11:22:33:44:55;

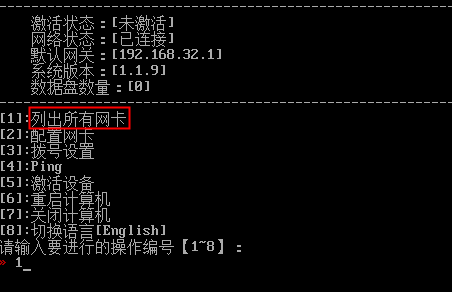

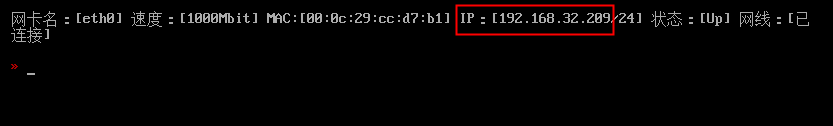

  • 网卡名留空系统将根据网口状态及协商速率选择默认拨号网卡,如果使用多个拨号网卡可通过小黑屏查询网卡名,并且配合网口拔插状态找到正确的网卡名与拨号账号匹配关系;
b)填写验证码后点击“设置”。

2.多静态ip汇聚设置

打开web页面,点击“批量导入”设置静态ip:
模板填写注意事项:
      ①IP地址、网关、子网掩码、VLAN ID为必填项,其余均为选填项;
      ②如果没有VLAN ID,则VLAN ID填0;此处VLAN为交换机端口规划所属的VLAN,与对应光猫的vlan无关;
      ③VLAN ID、带宽只可填写数字,否则无法识别
      ④MAC地址如果留空系统将使用随机MAC地址,对于MAC地址有特定要求的环境可填入符合要求的MAC地址(格式为00:11:22:33:44:55),否则留空即可
      ⑤网卡名留空系统将根据网口状态及协商速率选择默认网卡,如果使用多个物理网卡可通过小黑屏查询网卡名,并且配合网口拔插状态找到正确的网卡名与线路绑定关系

3.结果查看

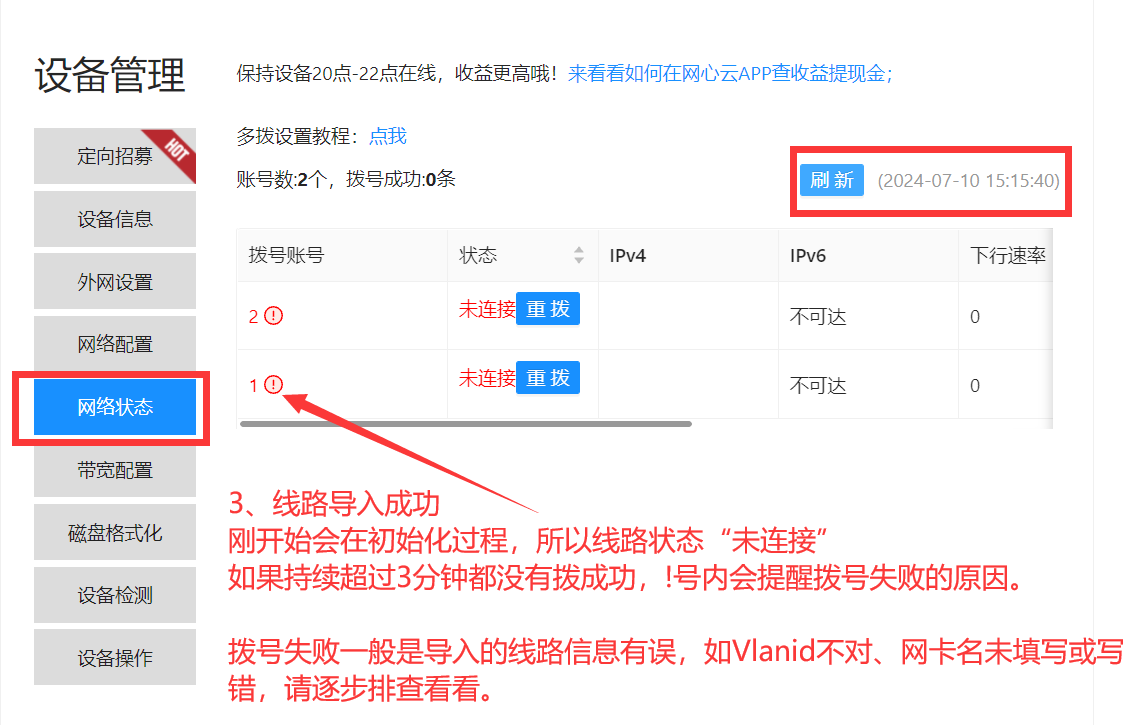

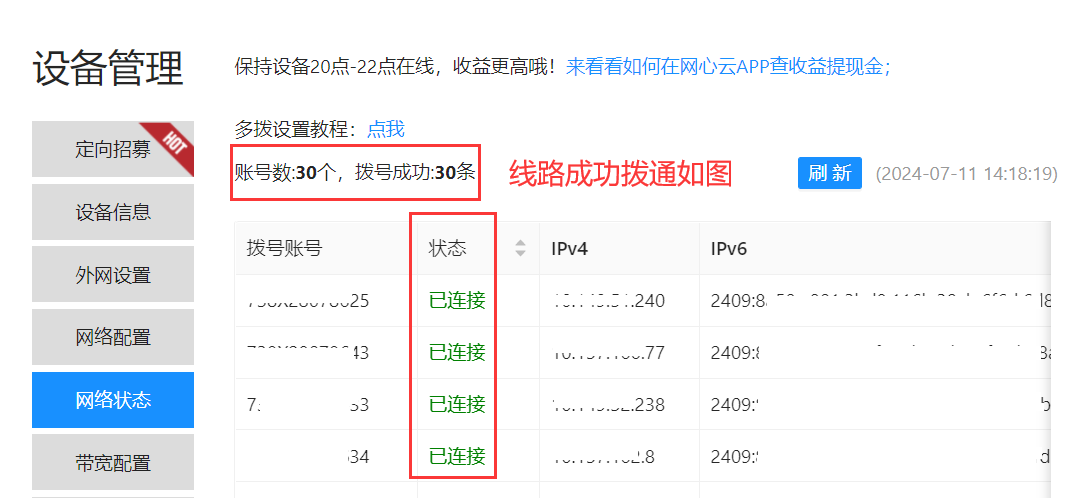

拨号结果可在web管理页面查看,具体操作:在浏览器里打开http://设备ip:8080,进入“多拨/静态ip状态”页面查看。拨号效果图如下。
如果页面没有该栏目,请按Ctrl+F5强刷网页,有其他问题也可联系客服处理。

3.虚拟机多拨设置

虚拟机多拨比正常多拨需要关注以下两个问题:
1)需要从宿主机至少桥接两张网卡,其中一张管理网卡桥接至宿主机物理管理网卡,另一张拨号网卡桥接至宿主机物理拨号网卡(如果多张物理拨号网卡亦可桥接多张)。

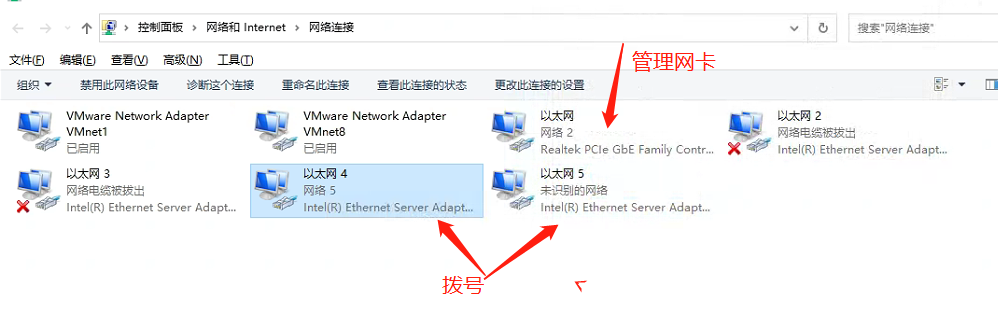

  • a) 下图为例,宿主机为Windows10系统,虚拟化平台为VMware为例子(其他平台亦可做类似配置),分别有一张用于管理的物理网卡以及两张拨号物理网卡:

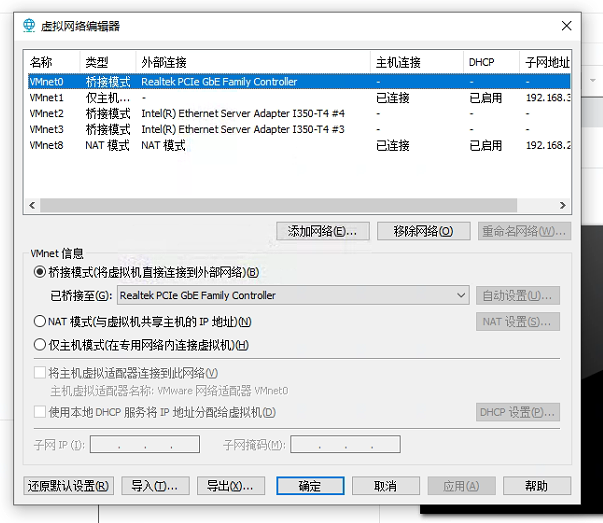

  •   b) VMware点击编辑=>虚拟机网络编辑器=>更改设置=>添加网络,新添加的网络桥接至拨号网卡,名称为VMnet2,操作两次则VMware新生成两个分别桥接至两个物理拨号网卡的VMnet2与VMnet3,最终效果如下图:

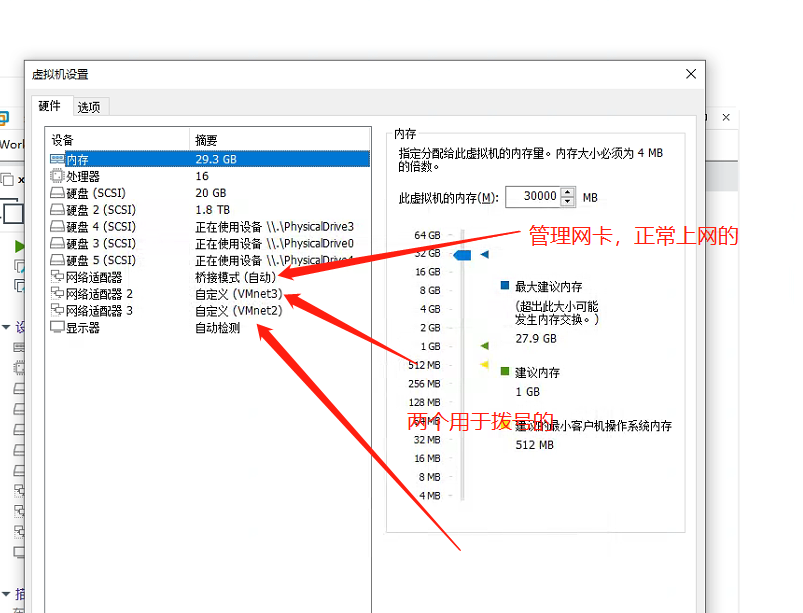

  • c)VMware点击对应的x86虚拟机设置,管理网卡默认已设置桥接至VMnet0,再添加两个网络适配器,分别桥接至VMnet2与VMnet3,则X86虚拟机已有一张管理网卡eth0及两张拨号网卡eth1与eth2,至此虚拟机桥接拨号网卡已完成。

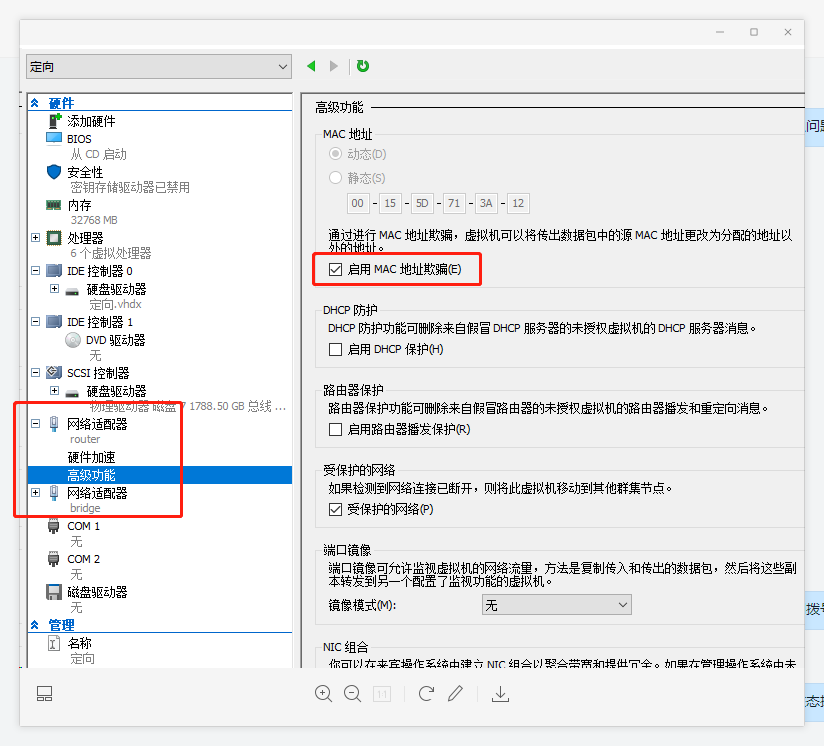

2)虚拟化平台需要开启MAC地址欺骗,以Hyper-v为例,设置如下图所示:

三、VLAN交换机配置方法

四.FAQ

Q:宽带账号导入出错后如何处理?
A:宽带账号导入出错后可以重新导入即可,会覆盖原有导入错误的账号。

Q:若是不想多拨如何处理?
A:可以在黑屏的界面删除配置。

Q:多拨账号设置如何填写?
A:您好,需要填写的为拨号账号、密码、VLAN端口号。网卡名和拨号mac地址为非必填项,正常情况下不影响拨号;
拨号账号密码为:宽带的账号密码;
VLAN端口号:可根据设备所连接的交换机的实际情况填写,若是无VLAN,可写“0”;
拨号次数:指的是指该线路同一时间可拨号的次数。
