x86定向业务上机指南

安装iso系统、配置网络、绑定账号等

一、【安装iso系统】

1)安装系统前准备

  1. 电脑*1,用于操作打开8080管理页面激活 设备、导入拨号配置等;下文均称此为”管理电脑“
  2. 电脑/服务器*1,用于安装iso系统并挂机使用的;下文均称此为”设备“
  3. 16G的U盘*1,用于制作u启动
  4. ≥50G的硬盘(具体大小以定向业务要求为准,如果不清楚可以统一用240G SSD),用于做为设备的系统盘
  5. 购买x86激活码,前往购买页面>>>

2)安装步骤

1. 下载镜像

md5sum: 24ad5ba95cb08ba57f04d5ad9eb7f41a
下载完成后,请使用md5校验工具,与官方的md5值进行对比,确认下载的文件是否完整
目前ISO方式只支持Legacy(MBR)方式EFI方式暂不支持。如果PC同时支持Legacy和EFI,请将启动模式调整为Legacy模式或者Legacy兼容模式。

2. 制作启动U盘

将ISO镜像制作成U盘启动盘。
Windows下推荐使用Rufus(官网http://rufus.ie/ ),Linux或者Mac下可直接使用dd命令,下面以Windows系统为例说明。
  1. 下载并运行Rufus工具点击下载>>>,将U盘插入到PC
  2.   设备一栏,选择刚插入的U盘
  3.   引导类型选择一栏,点击“选择”,找到下载的iso镜像文件。分区类型一栏确保选中的是MBR(默认为MBR)
  4.   点击“开始”按钮
选择“以ISO镜像模式写入(推荐)”即可,点击“OK”。(由于ISO镜像是Hybird模式的,Rufus会弹出以下对话框)。
务必确保U盘的数据已备份或者无用,才点击“确定”,数据一经删除无法恢复
开始自动制作启动U盘,请耐心等待几分钟。
制作完成后,状态进度条满,显示“准备就绪”,点击“关闭”,安全弹出U盘。这样ISO的启动U盘就制作好了。

3. 安装流程

进入BIOS设置。设备开机时按F2进入BIOS。注意,不同电脑型号进入BIOS的方式各有差异,一般开机屏幕上会有提示,常见的按键如F2,F12,ESC,Enter,Delete等,如果不清楚,可百度搜索自己型号的电脑如何进入BIOS。

4. 调整BIOS启动项

进入BIOS的Boot启动项设置,选择“Removable Devices(从移动设备中启动)”,设备即从刚刚制作的镜像启动,进入安装界面;

5. 校验镜像

设备从ISO镜像启动后,自动进入如下界面。使用方向键(上下键)选择第一项或者第二项(默认为第二项),第二项会先校验ISO镜像是否完好,只有镜像完好才会继续安装。
选择后即进入如下安装界面:

6. 选择系统盘

1)如果设备挂载了多块硬盘,在安装时需要手动选择一个硬盘用于安装系统,输入磁盘编号即可;单硬盘时无需选择。
注:系统盘需≥50GB(具体大小以定向业务要求为准)。数据盘大小无限制。安装系统后,系统盘中剩余的空间可用于缓存数据。
2)需要手动确认是否删除系统盘内的数据(输入Y或者y即表示同意删除系统盘里面的数据),数据一旦删除将无法恢复。
3)选择系统盘是否用作缓存数据,输入Y即表示使用系统盘缓存数据,输入N(若超过30秒未选择,则默认输入“N”)则表示不使用系统盘缓存数据。
注意:定向业务须选择系统盘不缓存数据,即输入“N”,否则将导致检测不通过。

7. 格式化数据盘

如果设备上挂了多盘磁盘,除系统盘外,其他磁盘可用作数据盘。
数据盘只有在格式化后才能使用,输入“Y”即表示同意格式化所有数据盘,数据盘一旦格式化将无法恢复其中的数据。默认不对数据盘做任何修改(即不格式化)。此步骤后期可在“设备激活”页进行操作。

8 选择网络模式

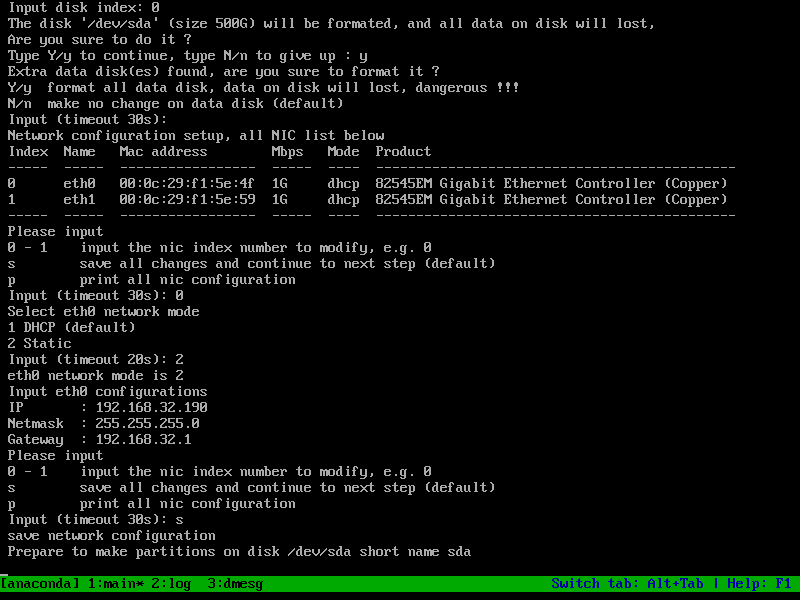

列出当前设备上能识别到所有物理网卡配置信息,默认所有网卡使用DHCP模式获取IP地址。此步骤后期可在“设备激活”页进行操作。
如果需要修改网卡的网络模式,可输入需要修改的网卡索引(最左边一列),然后选择网络模式(目前支持DHCP模式和静态地址模式)。
如果选择了Static(静态地址)模式,则要求依次输入IP地址,子网掩码和网关地址。请确保输入的各项地址的正确性。此步骤后期可在“设备激活”页进行操作。
网络模式设置完成后,可输入”s” 保存配置或者让其超时自动进入下一步

9. 开始安装

网络模式设置完毕后,开始安装系统到磁盘,安装时间与硬件配置相关,可能需要几分钟到半个小时,请耐心等待,期间不要关闭电源。
安装完毕,会自动重启设备(此时需要拔掉U盘,若未拔掉U盘,则会重复出现下图引导安装的界面。
出现如下界面,说明系统安装成功。

3) 激活并绑定设备

1.小黑屏激活

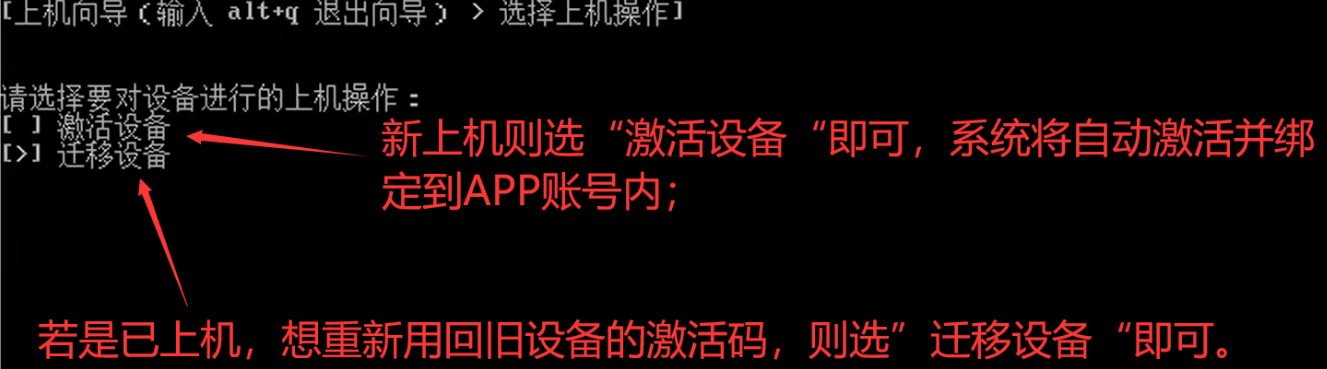

小黑屏界面回车---输入5(激活设备)---输入激活码激活(注意是输入X86开头的激活码且激活码勿随意发给他人

2.下载网心云app绑定设备

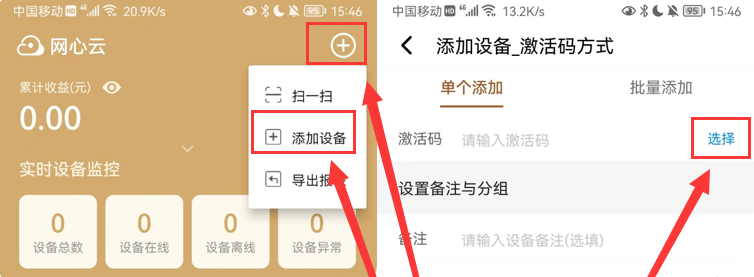

【网心云app-右上角“+”--添加设备】输入激活码,即可添加设备。

3. 打开x86控制台---8080本地页面

  • 选择并打开x86控制台

二、【配置网络】

1)设置带宽信息

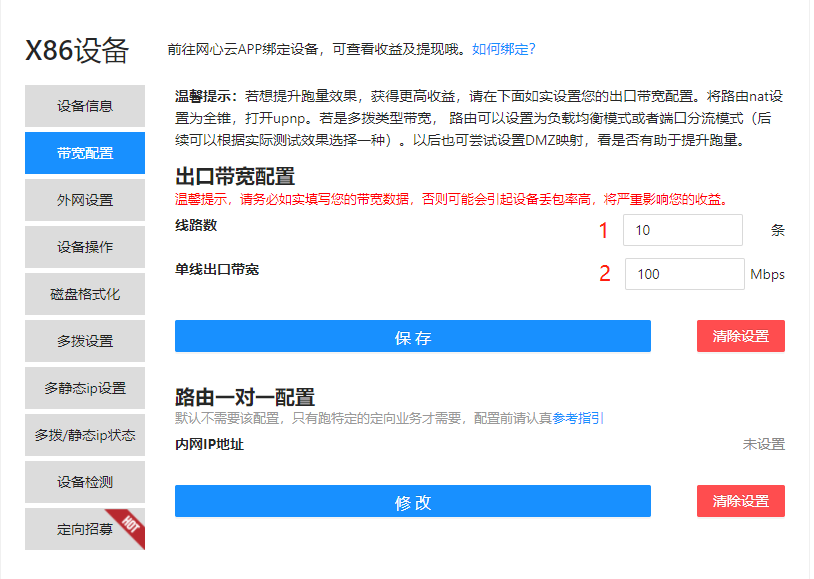

选择"带宽配置"(务必如实填写):
“1” 处填入带宽线路数(多少条带宽);
“2” 处填入带宽单线出口大小,点"保存";
注意:服务器拨号无需进行“路由一对一配置”,软路由器拨号的才需要。

2)服务器拨号/静态设置

多拨功能:设备支持多条线路,PPPoE直接拨号功能(如下图),以替代路由器或者光猫拨号:
多拨功能的优势有:
  • 节省了路由器硬件费用以及所产生的电费;
  • 减少了NAT设备,组网结构将得到优化,并且映射型公网有机会升级为卓越型公网,升级后有助于增加共享闲置带宽跑量。
注意:
  • 部分地区因运营商限制,必须使用光猫拨号(详情可咨询运营商)。如有光猫管理员账号,可以尝试将光猫改为桥接模式,且关闭DHCP服务,再接入设备进行拨号。
  • 适用场景:x86镜像(版本1.17及以上),多条线路拨号的场景(单台设备建议50条以下)。

1.拨号/静态设置准备

  • 将待拨号光猫改为桥接模式,且关闭光猫的DHCP服务
  • 如果使用VLAN交换机多拨聚合,提前配置好交换机;
  • 设备安装好x86镜像,镜像版本需1.1.20及以上;
  • 设备至少需要两张网卡,一张网卡作为管理线路,其余网卡用于拨号;
  • 管理网卡接入路由器连接网络并使设备保持在线(管理口网线不能拨掉,需保持一直在线);

2.网络设置阶段(多拨或多静态设置选一样)

2.1多线路拨号

管理电脑中用浏览器打开x86控制台---进入8080管理页面,选择“多拨设置”,点击批量导入,下载模板文件,并按模板注意事项要求填写好账号信息,保存文件后拖拽上传,然后再点击“确定”按钮;
a)填写注意事项:
  • 账号、密码、VLAN端口、网卡名为必填,带宽、多拨次数、拨号MAC地址为选填;
  • 如果没有VLAN端口,则VLAN端口填0;此处VLAN为交换机端口规划所属的VLAN,与对应光猫的vlan无关
  • 多拨次数为该线路同一时间可拨号的次数;
  •  VLAN ID、带宽、多拨次数只可填写数字,否则无法识别。账号前有0请仔细确认填写完整;
  • 单台设备最多连接100条线路,总带宽建议5G内(x86定向业务则根据上机指南要求配置),请合理分配;
  • 拨号MAC地址如果留空将使用随机MAC地址进行拨号,对于MAC地址有特定要求的拨号环境可填入符合要求的MAC地址拨号,格式为00:11:22:33:44:55;
  • 如果使用多个拨号网卡可通过小黑屏查询网卡名(通常名称为eth0、eth1等),并且配合网口拔插状态找到正确的网卡名与拨号账号匹配关系;
b)填写验证码后点击“设置”。

2.2多静态ip设置

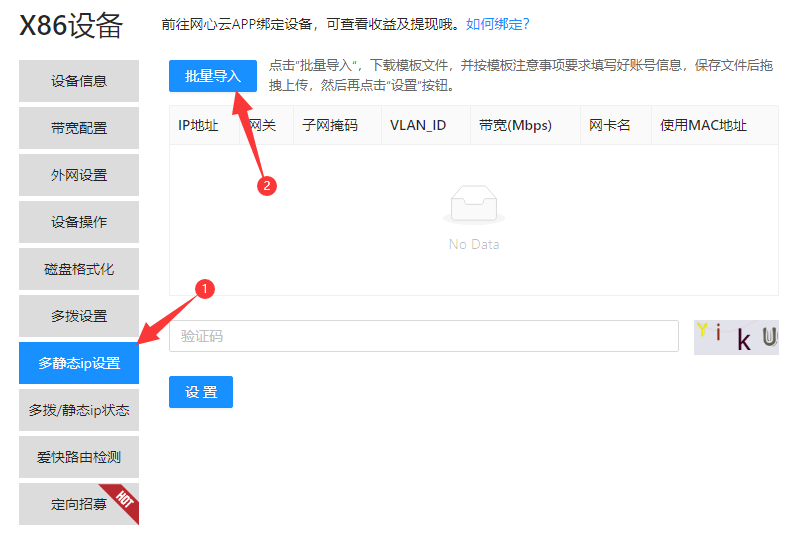

打开web页面,点击“批量导入”设置静态ip:
模板填写注意事项:
      ①IP地址、网关、子网掩码、VLAN ID、网卡名为必填项,其余均为选填项;
      ②如果没有VLAN ID,则VLAN ID填0;此处VLAN为交换机端口规划所属的VLAN,与对应光猫的vlan无关;
      ③VLAN ID、带宽只可填写数字,否则无法识别
      ④MAC地址如果留空系统将使用随机MAC地址,对于MAC地址有特定要求的环境可填入符合要求的MAC地址(格式为00:11:22:33:44:55),否则留空即可
      ⑤如果使用多个物理网卡可通过小黑屏查询网卡名(通常为eth0、eth1等),并且配合网口拔插状态找到正确的网卡名与线路绑定关系

3.查看拨号状态

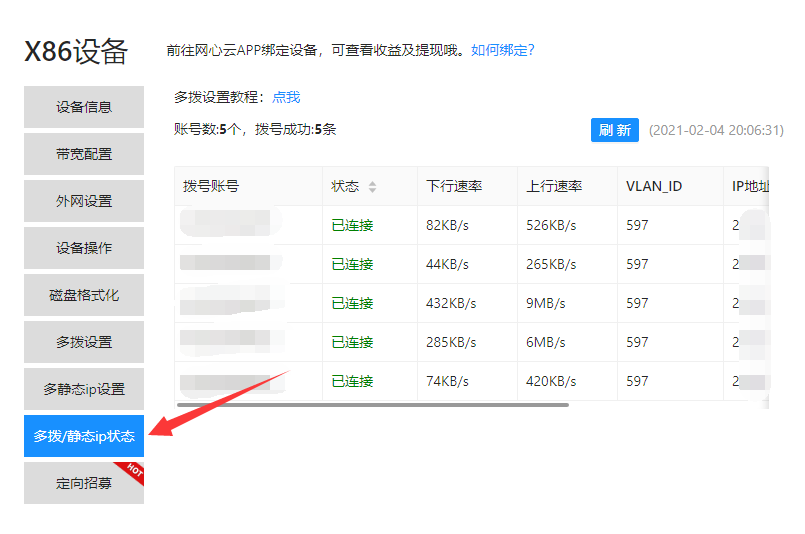

管理电脑进入“多拨/静态ip状态”页面查看。拨号效果图如下。
如果页面没有该栏目,请按Ctrl+F5强刷网页,有其他问题也可联系客服处理。

3)软路由器拨号

推荐使用服务器拨号,如果一定要软路由模式的,可参考以下教程;注意看定向业务要求,是否支持软路由

三、【申请定向业务】
